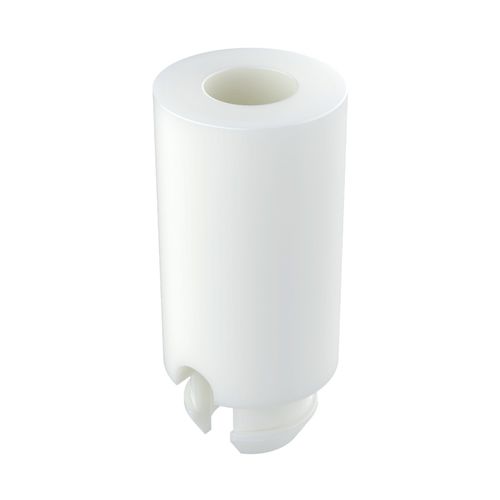

Calço espaçador para placa de circuito impresso MSEC

empilhávelpara a indústria automotiva

Visão geral do produto
A família MSEC inclui suportes isolantes auto-retentivos para PCB com trava snap, disponíveis em Tipo 1 (passante) e Tipo 2 (passante com rebaixo), projetados para fixação rápida por inserção e espaçamento definido de placas de circuito impresso.

Funcionalidade
Permite montagem empilhada sequencial de múltiplas PCBs no mesmo eixo, possibilitando instalação progressiva desde o painel base até as placas superiores. Fornece retenção mecânica estável, espaçamento definido entre placas e isolamento elétrico confiável entre componentes e chassi.

Materiais e classificações

• Material: PA66 (poliamida 66)
• Inflamabilidade: UL94 V-2 (algumas variantes UL94 V-0)
• Cores: Natural, Vermelho (dependendo do modelo)
• Tipos: Tipo 1 (passante), Tipo 2 (passante com rebaixo)

Referências disponíveis (resumo)
Diversas referências padrão cobrem diâmetros e comprimentos de 3,20 mm até 25,40 mm com espessura de painel 1,57 mm e diâmetros de furo em torno de 4,70–4,75 mm. A tabela completa de referências e os desenhos cotados estão no PDF de desenho.

Outros recursos e conformidade

• PDF de desenho 2D disponível
• Classificações UL94 indicadas; algumas variantes V0
• Conforme RoHS
• IP: não especificado
• Medidas em milímetros
• Vídeo demonstrativo disponível

Características técnicas

• Família / modelo: MSEC
• Função: Suporte isolante para PCB com trava snap para fixação e espaçamento rápidos
• Montagem: Sistema push-in com encaixe para montagem empilhada sequencial
• Retenção: Retenção mecânica estável e espaçamento definido
• Isolamento elétrico: Garante isolamento entre componentes e chassi
• Material: PA66
• Classificação de inflamabilidade: UL94 V-2 / UL94 V-0 (dependendo da variante)
• Cores: Natural, Vermelho
• Tipos: Tipo 1 (passante), Tipo 2 (passante com rebaixo)
• Compatibilidade de parafusos: Tipicamente M3; algumas variantes M3.5 ou M4
• Unidades: milímetros
• Conformidade: RoHS
