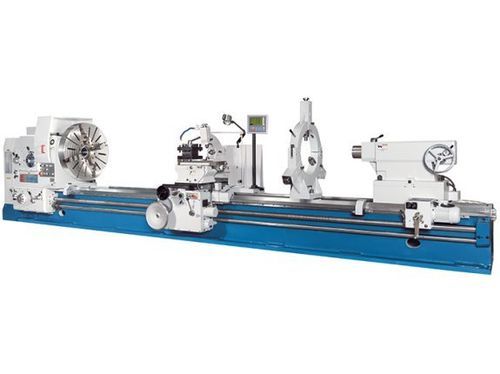

普通型旋盤 DL E Heavy 620/3000

横型3軸長型部品用

説明
DL E Heavy 620/3000 は、大径・長尺ワークの切削を目的とした汎用重切削旋盤です。最大ワーク長 3,000 mm、機床上の旋削直径最大 1,250 mm に対応します。幅広くリブの入った堅牢なベッドと大型部品により、高重量ワークの支持と安定した重切削加工が可能です。

主な特長

• 主軸貫通孔: 130 mm
• ワーク長（最大）: 3,000 mm
• 主軸駆動 22 kW（表示例）
• X/Z 軸の独立した早送りモータ
• 3軸位置表示器を装着して出荷

作業領域
ワーク長（最大）: 3.000 mm
ベッド上の旋削直径: 1.250 mm
すべり上の旋削直径: 900 mm
ワーク重量（最大）: 6.000 kg
ベッド幅: 755 mm
センター間最大許容重量: 6.000 kg
チャック保持時最大重量: 1.500 kg

ストローク
X軸ストローク: 630 mm
Z軸ストローク: 2.800 mm
Z1軸ストローク: 300 mm
トップスライド旋回範囲: ± 180°

主軸
主軸回転数（右側）: 3,15 1/min - 315 1/min
主軸回転数（左側）: 4 1/min - 315 1/min
主軸貫通孔: 130 mm
主軸取り付け: ISO A2-15

早送り
X軸早送り: 1.870 mm/min
Z軸早送り: 3.740 mm/min

送り
X軸送り: 0,064 mm/回 - 12 mm/回
Z軸送り: 0,032 mm/回 - 6 mm/回
Z1軸送り: 0,016 mm/回 - 3 mm/回

ねじ切り
メートルねじ: 1 mm - 120 mm
ダイアメトラル: (42) 30 - 1/4 DP
モジュールねじ: 0,5 mm - 60 mm
ウィットワース: (48) 0,5 - 60 TPI

尾台（センタ）
センタ芯押し径: 160 mm
センタ芯テーパー: メトリック80
センタ芯送り量: 300 mm
尾台横送り調整: ± 2,5 mm

駆動容量
主軸駆動機の定格出力: 22 kW

外形寸法・重量
外形寸法（長さ×幅×高さ）: 6,1 m x 1,88 m x 1,92 m
重量: 11.550 kg

標準装備

• 22 kW 主軸駆動モータ
• リブ付の大型鋳鉄構造ベッド
• 誘導焼入れ・研削済みガイド
• 主軸駆動用多板クラッチ
• X/Z 用独立早送りモータ
• サポート上のジョイスティック操作（X/Z）
• センター間 3.000 mm 以上の機種は尾台のモータ式位置決め
• 大型主軸軸受
• 組立済み 3軸位置表示器
• エプロン内の過負荷クラッチ

オプション機器（例）

• 3軸表示器 X.Pos 3.2
• 4駆動フランジチャック Ø 1000 mm
• クーラントシステム
• 固定追いガイド 50-590 mm
• 追いガイド 50-220 mm
• モータ式尾台
• LED作業灯
• センタポイント、削減スリーブ
• 基礎ボルト、セントラル潤滑
• 運転工具および取扱説明書

位置表示器に関する注記（標準装備）

• 加工精度と再現性の向上
• 分解能: 0.01 / 0.005 mm
• Z0（トップ）と Z1（箱型摺動）の表示を個別／差分・合算で選択可能
• 円弧穴列計算、計算機能、工具メモリ10件
• 半径/直径切替、mm/インチ換算
• 作業者向け機能と使いやすいキーパッド配置
