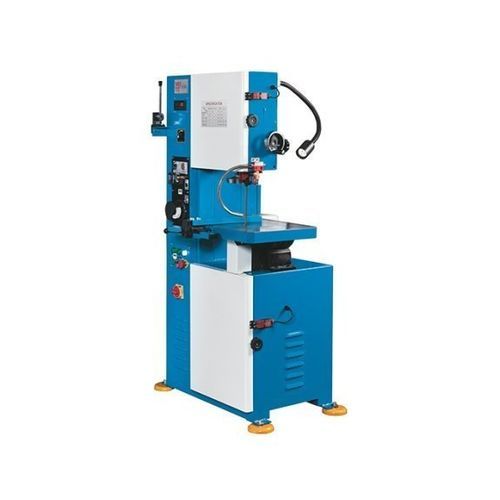

バンド鋸 VB 500 A

縦型スチール用自動

概要
VB Aシリーズの立式バンドソーは、鉄鋼加工を行う作業場向けに設計された機種です。VB 500 Aは、ねじれ剛性の高い鋼製フレーム、安定した傾斜可能な作業テーブル、および調整可能なブレードガイドを備え、内外形の切断に対応します。

特長

• 傾斜テーブルによる角度切断
• 無段変速（電子制御）によるブレード速度調整
• 超硬が嵌った調整式ブレードガイド
• 切断刃溶接装置（せん断・研削ユニット付）

製品詳細

• ねじれに強い鋼製フレームにより安定した動作を実現
• シリーズ共通の機能的で扱いやすい設計
• 作業テーブルは左右に傾斜可能で斜め切断に対応
• ブレード速度は電子制御で大型デジタル表示により確認可能
• ブレードガイドの超硬嵌合は幅に合わせて精密に調整可能
• 駆動輪・案内輪は交換可能なプラスチックバンデージ装着
• テンションは操作しやすいハンドルで微調整可能
• 標準で最小流量冷却（MQL）を装備し、刃物寿命延長と加工コスト低減に寄与

作業領域
テーブル寸法: 700 mm x 660 mm x 980 mm
テーブル角度調整（左/右）: 15/30°

切断能力
切断能力（高さ x スロート）: 310 mm x 500 mm
切断速度範囲: 15 m/min – 328 m/min

駆動能力
主軸モーター: 1.5 kW
研削モーター: 0.09 kW
ブレード溶接機容量: 2.4 kVA

寸法と重量
ブレード幅: 3 mm – 16 mm
ブレード長さ: 3,980 mm – 4,050 mm
機械外形（L x W x H）: 1.25 m x 1.04 m x 1.98 m
質量: 410 kg

標準装備 / 同梱品

• ブレード溶接機アセンブリ
• ブレード切断ユニット
• 作業灯
• 鋸刃
• 冷却装置（MQL）
• テーブル用調整式材料ストップ
• 取扱説明書

特性 / 技術仕様

• 型式: VB 500 A
• シリーズ: VB A（立式バンドソー）
• 切断能力（H x スロート）: 310 mm x 500 mm
• 切断速度: 15–328 m/min
• 主軸モーター: 1.5 kW
• 研削モーター: 0.09 kW
• ブレード溶接機: 2.4 kVA
• 対応ブレード幅: 3–16 mm
• 対応ブレード長: 3,980–4,050 mm
• テーブル寸法: 700 x 660 x 980 mm
• テーブル傾斜角（左/右）: 15/30°
• 機械寸法（L x W x H）: 1.25 m x 1.04 m x 1.98 m
• 質量: 410 kg
