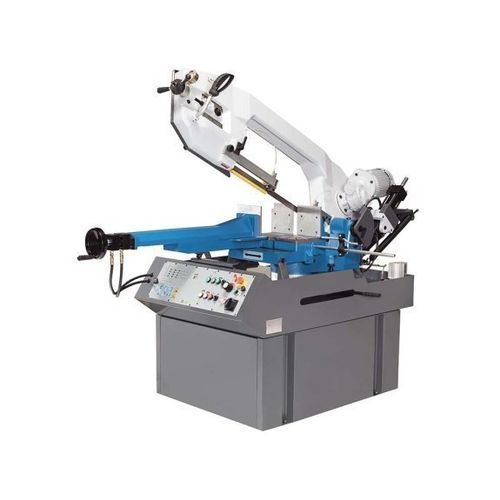

バンド鋸 SBS 355

横型金属用プロファイル用

概要
SBSシリーズのバンドソーは、モノブロック鋳鉄製の回転アーチを備えたコンパクトな半自動横型バンドソーです。アーチは右に60°、左に45°旋回します。送りは手動またはバルブ制御の油圧送りを選択でき、小ロットの効率的な加工に適しています。

特長

• モノブロック鋳鉄製アーチ（ねじれに強い構造）
• 側方スライド付きのロングストローク堅牢バイス
• 最大355 mm（丸材）の切断能力
• インバータによる無段変速 20–80 m/min
• 収納スペース付きのコンパクトなベース構造

製品詳細 / 機能

• 側方スライドを備えた堅牢なバイス、長いストロークと可動顎部の長い案内
• アーチは右60°/左45°に傾斜し、斜め切断が可能
• 調整可能なブレードガイドとカーバイド顎、ボールベアリングガイドの組合せで精密切断を実現
• 幅広のバイメタルブレードにより、重量加工時の安定性を確保
• ワークが繊細な場合は手動送り、繰返し生産には油圧制御送りを採用
• 焼入れ・研磨されたヘリカルギアと大型ブロンズ駆動輪で耐久性を向上
• 静音動作、短い加工時間、取扱いの容易さ
• 連続運転に対応するモーター、容量の大きい冷却装置を標準装備
• 連続生産に適した油圧クイッククランプで一定の締付力を維持
• 切断終了時に油圧でアーチを起立位置へ戻す機能

標準装備

• ブレード1本（重切削にはバイメタル推奨）
• 冷却装置
• 収納付きベース
• ブレード張力用圧力計
• アーチ用油圧シリンダ
• 無段変速用インバータ
• ワーク油圧クランプ
• 取扱説明書

仕様 — 切断能力 / 駆動 / 寸法・重量
切断能力 0°（丸材）：355 mm
切断能力 0°（角材）：300 mm
切断能力 0°（平板）(長さ x 幅)：300 mm x 490 mm
切断能力 45°（角材）左：250 mm
切断能力 45°（平板）(長さ x 幅)：250 mm x 250 mm
切断能力 45°（丸材）左：290 mm
切断能力 45°（角材）右：290 mm
切断能力 45°（丸材）右：350 mm
切断能力 45°（平板）右 (長さ x 幅)：290 mm x 340 mm
切断能力 60° 右（丸材）：230 mm
切断能力 60° 右（角材）：180 mm
切断能力 60° 右（平板）(長さ x 幅)：180 mm x 220 mm
切断速度：20 - 80（無段変速）m/min
主駆動モーター出力：2.2 kW
ブレード寸法：3,770 mm x 34 mm x 1.1 mm
外形寸法（L x W x H）：2.18 m x 0.96 m x 1.6 m
重量：805 kg

仕様 / 技術データ

• 型式：SBS 355
• タイプ：回転アーチ付き半自動横型バンドソー
• アーチ材質：一体型鋳鉄
• ブレード速度：20–80 m/min（インバータ）
• 主モーター：2.2 kW
• 推奨ブレード：バイメタル 3,770 x 34 x 1.1 mm
• クランプ：油圧クイッククランプ
• 用途：作業場、小ロット生産、各種金属プロファイル
