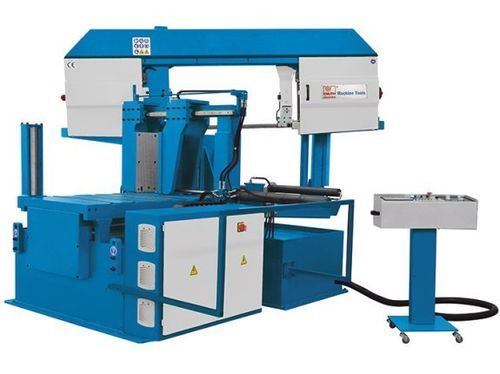

バンド鋸 ABS 440 S NC

止型横型金属用

概要
ABS 440 S NCは、量産向けの高性能横型バンドソーです。二本柱構造、ボールねじ駆動のサーボ材送り、OmronタッチスクリーンNC制御を備え、ソリッド材、パイプ、形材の直角および斜め切断で高い位置決め精度と繰り返し精度を実現します。ワークは油圧クランプで固定され、オプションで油圧バンドクランプを追加可能です。

特長

• 精密なリニアガイドを備えた二本柱フレーム
• 油圧ワーククランプと角度デジタル表示による斜め切断
• OmronタッチスクリーンNC制御、プログラマブル (30プログラム × 50ステップ)
• ボールねじ駆動のサーボ送り、位置決め繰り返し ±0.2 mm
• 光学式のストローク高さ検出と高速送り→作業送りの自動切替

製品詳細

• 完全自動の水平バンドソーシリーズで、量産の斜め切断に適する設計（ソリッド材、パイプ、形材）
• プレロード付ボールねじを用いたサーボ駆動のワーク送りにより高精度を実現
• リニアガイドと平面案内の組合せにより、低メンテナンスで高い耐久性を確保
• ガイドフレームを含むソーフレームは手動で最大60°回転し、油圧クランプで位置固定可能。自動モードでは最大45°の斜め切断に対応
• 切断軸に対するソーフレームの3°傾斜により、切断能率と刃寿命を向上
• 油圧ユニットによる定圧クランプ、油圧微送り、刃張力確認用の圧力計などを装備
• 標準装備：自動バンド切断検知、高性能冷却装置、切粉ブラシ。オプション：MQL、切粉搬送装置、ローラーテーブル、レーザーポインタ、油圧束締め、マイクロ噴霧冷却など

仕様
作業範囲
最小切断長: 15 mm
残長: 190 mm

切断能力
単ストローク最大送り: 700 mm
切断速度: 15 m/min - 120 m/min
切断能力 0° (丸材): 440 mm
切断能力 0° (平鋼) (長さ x 幅): 610 mm x 440 mm
切断能力 0° (正方形): 440 mm
切断能力 30° (丸材): 440 mm
切断能力 30° (平鋼) (長さ x 幅): 540 mm x 440 mm
切断能力 30° (正方形): 440 mm
切断能力 45° (丸材): 440 mm
切断能力 45° (平鋼) (長さ x 幅): 440 mm x 400 mm
切断能力 45° (正方形): 400 mm
最大送り長（複数ストローク）: 9.999 mm

精度
位置決め精度（複数ストローク）: ±0.2 mm

半自動モードの切断能力
切断能力 60° (丸材): 310 mm
切断能力 60° (平鋼) (長さ x 幅): 245 mm x 440 mm
切断能力 60° (正方形): 245 mm

駆動出力
主軸モータ定格: 4 kW
油圧ポンプモータ定格: 2.2 kW
冷却ポンプモータ定格: 0.12 kW

寸法・重量
バンド寸法: 6,300 mm x 41 mm x 1.3 mm
機械外形（L x W x H）: 3.0 m x 2.25 m x 2.05 m
重量: 約 3,600 kg

技術的特徴

• 型式: ABS 440 S NC
• 機械種別: 完全自動横型バンドソー、二本柱構造
• 制御: OmronタッチスクリーンNC、プログラマブル（30プログラム × 50ステップ）
• 送り方式: プレロード付ボールねじを備えたサーボ駆動、繰返し精度 ±0.2 mm
• 標準装備およびオプション: 上記参照
