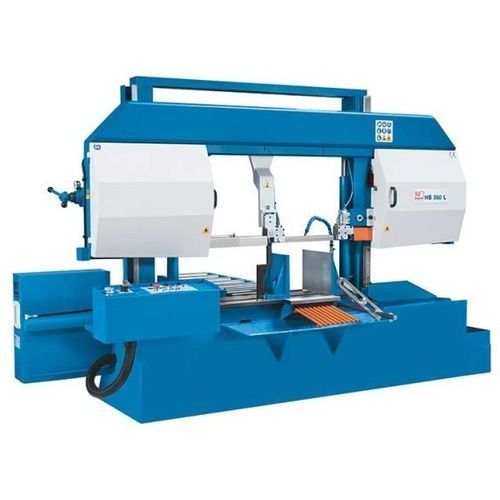

バンド鋸 HB 560 L

横型スチール用鋳鉄用

製品説明
HB 560 L は、鋼、鋳鉄およびその他のソリッド材の重切断に適した半自動水平バンドソーです。機械は大型のリニアガイドを備えた剛性の高い二本柱構造を採用し、振動を低減して繰り返し精度の高い切断を実現します。油圧式アーク送りと可変式の刃速度により、さまざまな断面やソリッド材に対応します。

ハイライト

• 二本柱構造およびリニアガイド
• 光学センサーによるストローク高さ自動検出を備えた半自動運転
• 45°回転可能なバイスによる斜切り対応
• 20〜100 m/min の無段階切断速度
• 油圧式ワーククランプを標準装備

切断能力
切断能力 0°（丸材）：560 mm
切断能力 0°（角材）：560 mm
切断能力 0°（平板）(長さ×幅)：750 mm x 550 mm
切断能力 45°（丸材）：410 mm
切断能力 45°（角材）：410 mm
切断能力 45°（平板）(長さ×幅)：410 mm x 550 mm
切断速度範囲：20 m/min - 100 m/min

駆動性能
主軸モーター：4 kW
油圧ポンプモーター：1.1 kW
冷却ポンプモーター：0.12 kW

寸法・重量
刃寸法：6000 mm x 41 mm x 1.3 mm
外形寸法（長さ×幅×高さ）：3.4 m x 1.15 m x 2.25 m
重量：1,750 kg

製品詳細
鋼材やアルミニウムなどのプロファイルおよびソリッド材の精密切断に適しています。

• 20〜100 m/min の無段階刃速
• 連続運転に適した低メンテナンスモーター
• 全機種に標準装備の油圧式ワーククランプ
• 刃の寿命延長を図るためのマノメーターによる正確な張力調整
• メンテナンスを簡素化する着脱式クーラントタンク

リニアガイド技術

• ねじれ剛性の高い鋼構造と二本柱のリニアガイドによる高い安定性と振動吸収
• 大型リニアガイド上を移動するモノフレーム式のソーアーク
• PAS 圧力制御システムを備えた油圧式アーク送りにより、最適な送り速度と切断力を実現
• 材質・断面ごとに識別表示された制御バルブで素早いセットアップが可能
• 光学式ワーク高さ検出により空送りを自動化し、作業送りへの切替を迅速に行える

標準装備

• バイメタルバンドソーブレード
• 油圧マノメーター付き機械的ブレードテンション
• 油圧式ワーククランプ（回転バイス）
• 自動ストローク高さ調整（光学センサー）
• 1 m フィードローラーテーブル
• PAS システム
• 着脱式クーラントシステム
• 取扱説明書

オプション装備

• 3 m ローラーテーブル
• 3 m 電動ローラーテーブル
• 長さストッパー＆デジタル表示付 3 m / 6 m ローラーテーブル
• バンド用油圧張力装置
• 切粉搬送機
• ターンテーブル
• 束締め用油圧クランプ
• MQL（微量給油） / マイクロスプレー冷却システム
• レーザーポインター
• 操作パネルでの締付力制御

技術仕様

• 型式：HB 560 L
• シリーズ：HB-L 半自動水平バンドソー
• 切断速度：20 - 100 m/min
• 切断能力：丸材 560 mm（0°）、角材 560 mm（0°）；45° 丸/角 410 mm
• 刃寸法：6000 x 41 x 1.3 mm
• 主軸モーター：4 kW
• 油圧ポンプモーター：1.1 kW
• 冷却ポンプモーター：0.12 kW
• 外形寸法（長さ×幅×高さ）：3.4 m x 1.15 m x 2.25 m
• 重量：1,750 kg
• SKU：152811
