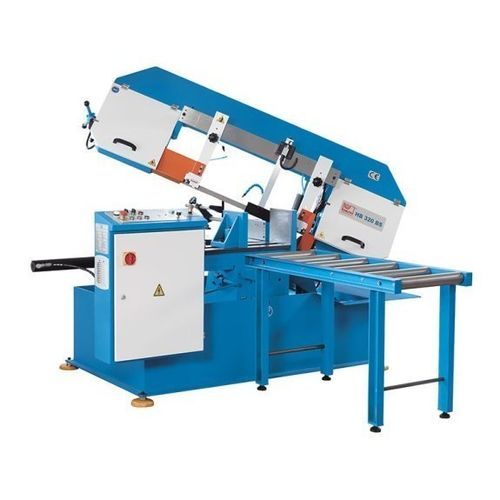

バンド鋸 HB 320 BS

横型金属用半自動

概要
HB 320 BSは、最大60°の正確な斜切り（ミターカット）に対応する半自動式バンドソーで、作業場や生産用途に適しています。本モデルは材料を保持するバイスを回転させるのではなく、ソウフレーム（アーチ）を傾けて角度を設定します。ソウフレームの送りは油圧バルブで無段階に調整でき、切断中に微調整可能です。傾斜、張力調整、締め付けは手動で行います。動力はメンテナンスの少ないVベルトで伝達されます。標準装備にクーラント装置と材料供給用の1.2 m短いローラコンベアが含まれます。

主な利点

• ソウフレームを最大60°傾けてミター切断が可能（ワークを回転させる必要なし）
• ロット処理や単品加工に適した半自動運転
• 光学センサーによる移動上限の自動制御
• 機械およびワークの準備時間を短縮

機能

• 無段階油圧進給により切断結果を最適化し工具摩耗を低減
• 切断終了時の自動停止機能
• バンド切断時に作動するバンド切断センサーによる自動停止
• 連続運転を想定したヘリカルギア（斜歯車）設計で低メンテナンス
• 切断速度無段階：15–120 m/min
• クーラントシステム内蔵
• 剛性の高いガイドアーム
• 1.2 m給材ローラースタンド（標準）
• ワーク高さに応じた切断刃の自動昇降と切替装置
• 油圧式ワーククランプ

主要仕様（抜粋）
作業領域
作業高さ：740 mm

切断能力
0°（丸）：320 mm
0°（角）：320 mm
0°（平板）（長さ×幅）：610 mm x 320 mm
30°（丸）：320 mm
30°（角）：320 mm
30°（平板）（長さ×幅）：510 mm x 320 mm
45°（丸）：320 mm
45°（角）：320 mm
45°（平板）（長さ×幅）：355 mm x 320 mm
60°（丸）：250 mm
60°（角）：210 mm
60°（平板）（長さ×幅）：320 mm x 170 mm
切断速度（無段階）：15 m/min - 120 m/min

駆動出力
主軸モーター：2.2 kW
クーラントポンプモーター：0.12 kW
油圧ポンプモーター：0.37 kW

寸法・重量
ブレード寸法：4,160 mm x 34 mm x 1.1 mm
外形寸法（長さ x 幅 x 高さ）：2.1 m x 1.2 m x 1.35 m
重量：1,195 kg

標準装備

• 油圧ワーク締付け装置
• クーラント装置
• ロングストップ（位置決めストッパー）
• 1.2 mローラーフィーダー（標準）
• 取扱説明書

オプション（例）

• 3 mローラーフィーダー
• 油圧式梱包締付装置
• 3 mモータライズドローラーフィーダー
• 油圧式ブレードテンション装置
• 長さストッパーとデジタル表示付きの3 m / 6 mローラーフィーダー
• バンドソー280–380向けのマイクロスプレー冷却
• レーザーポインタ
• 操作パネルからの締付圧力調整
