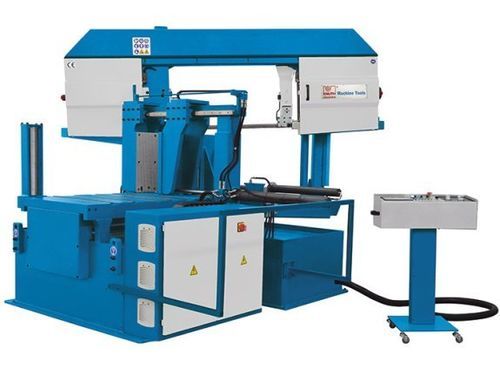

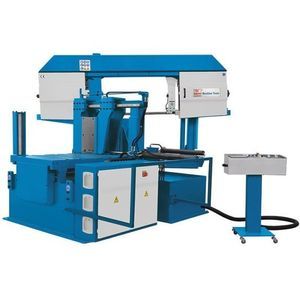

バンド鋸 ABS 325 S NC

止型横型金属用

概要
ABS 325 S NCは、生産向けの水平傾斜（ミター）バンドソーで、ダブルコラム構造、サーボ材送り、OmronタッチスクリーンNC制御を備えています。ソリッド材、パイプ、形鋼の連続加工に適し、全自動／半自動の傾斜切断モード、油圧クランプおよび工具寿命・生産性向上のための機能を提供します。

主な特徴

• 精密リニアガイドを備えたダブルコラムフレーム
• 油圧によるワーククランプと角度デジタル表示を備えた傾斜切断
• OmronタッチスクリーンNCコントローラーによる迅速なプログラミングとセットアップ
• サーボ駆動材送りによる位置決め／繰り返し精度 ±0.2 mm
• 光学センサーによるストローク高さ自動制御と高速送りから実働送りへの制御切替
• 油圧制御の鋸架マイクロ送りと油圧クランプユニット
• 鋸架の手動回転最大60°（油圧固定）；全自動モード最大45°、半自動モード最大60°
• 切断軸に対する鋸架の3°傾斜により切断能率と刃寿命を向上
• 垂直角精度を確保する剛性の高い刃ガイドと油圧圧力計付きの機械式刃張り調整
• 高性能冷却システムと刃清掃用チップブラシ；オプションにMQLや油圧バンドルクランプ等

標準装備

• Omron NCタッチスクリーンコントロール（最大30プログラム×50ステップ）
• プレロード付きボールねじによる自動ワーク送り（サーボ）
• 油圧式ワーククランプ、油圧式切断角固定
• 光学式ストローク高さ調整
• 標準鋸バンド（バイメタル刃）および油圧圧力計付機械式刃張り
• 刃清掃ブラシ、冷却装置、工具類、取扱説明書

オプション装備

• 油圧バンドルクランプ
• ローラーテーブル延長（例：3 m）
• 油圧式刃張りシステム
• 操作パネルでの締付力制御
• ABS S 325 NC用チップコンベア
• 微粒噴霧冷却（MQL）
• 位置決め用レーザーポインタ

技術仕様（抜粋）
作業範囲 — 最小切断長：15 mm
作業範囲 — 残長：275 mm

切断能力 — 1ストローク最大送り長：700 mm
切断速度：15 m/min - 120 m/min
切断能力 0°（丸）：325 mm
切断能力 0°（平）：400 mm x 325 mm
切断能力 0°（角）：325 mm
切断能力 30°（丸）：325 mm
切断能力 30°（平）：360 mm x 325 mm
切断能力 30°（角）：325 mm
切断能力 45°（丸）：300 mm
切断能力 45°（平）：260 mm x 325 mm
切断能力 45°（角）：260 mm
最大送り長（複数ストローク）：9.999 mm

精度 — 位置決め精度（複数ストローク）：±0.2 mm

半自動モード切断能力 — 60°（丸）：190 mm ; 60°（平）：140 mm x 325 mm ; 60°（角）：140 mm

駆動出力 — 主軸モータ：2,2 kW ; 油圧ポンプモータ：1,5 kW ; 冷却ポンプモータ：0,12 kW

寸法・重量 — 刃寸法：4.900 mm x 34 mm x 1,1 mm
外形寸法（L x W x H）：2,31 m x 2,15 m x 1,65 m
質量：1.860 kg

追加情報

• 鋸架とガイドフレームは手動で回転可能で油圧で固定；全自動で最大45°、半自動で最大60°の傾斜切断に対応
• ボールねじを用いたサーボ駆動の材送りにより精密な位置決めと高い繰り返し精度を実現
• リニアガイドと平ガイドの組合せにより堅牢性と低メンテナンス性を確保、量産向けに最適
• 鋸架のわずかな3°傾斜が切断性能と刃寿命を向上
• 連続運転対応のかみ合い歯車による無段変速で送り速度を可変
• 光学センサーによりストローク高さや送り切替を制御しダウンタイムを低減
