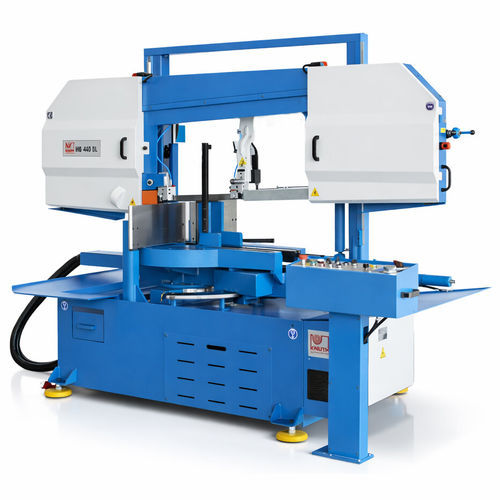

バンド鋸 HB 440 DL

止型横型金属用

製品説明
HB 440 DL は、シリーズ生産での正確かつ効率的な切断を目的とした半自動の両傾斜横型バンドソーです。最大60°の揺動範囲と剛性の高い二本柱構造により、丸材・角材・パイプ・プロファイルの直切りおよび斜め切りに対応します。油圧クランプ、デジタル角度表示、可変送りにより安定した切断品質と工程管理を実現します。

ポイント

• 最大60°の両傾斜切断に対応
• 二本柱ガイドにより高い切断精度を実現
• 圧力調整可能な油圧ワーククランプ
• 正確な角度設定用のデジタル表示

設計・構造

• 二本柱構造の半自動横型両傾斜バンドソー
• ねじれ剛性の高い溶接モノブロックフレームで安定走行
• ソーベッド移動用のリニアガイド
• 均一な切断を実現する油圧式送り
• ソーアームの揺動範囲：+45°〜−60°
• 切削性能と刃物寿命を改善する3°のアーム傾斜
• 無段変速の刃物速度

標準装備

• 切削圧制御付き油圧式ソーフィード
• 油圧式ワーククランプ
• 自動バンド切断検出
• 最適位置への自動刃物ガイド調整
• 微細フィルター付き高性能冷却装置
• 角度表示（デジタル）
• 無段変速の送り速度と切削力
• PAS圧力制御付き油圧アーム送り
• 切断後の自動アーム上げ
• 光学センサーによる上昇高さ制限
• 張力監視用圧力計
• 切りくずブラシ、取扱説明書

用途

• 金属加工および鋼構造
• 機械工学および部品製造
• 斜め切りを伴う量産切断
• パイプ、プロファイル、実材の加工

オプション

• ワーク搬送用ローラコンベアおよび束締め装置
• 微量給油（MMS）
• 切断ライン表示用レーザーポインタ
• 400–500シリーズ用3mローラテーブル
• 油圧式ブレードテンション（機種により可）

利点

• 幅広い角度範囲での正確な斜め切りが可能
• 二本柱構造により再現性の高い精度を実現
• 油圧・デジタル制御により工程の信頼性を確保

技術データ（抜粋）

作業領域
残長：75 mm

切断能力
0°（丸）：440 mm
0°（角）：440 × 440 mm
0°（板状 L × W）：640 × 440 mm
45° 左（角）：390 × 390 mm
45° 左（板）：440 × 390 mm
45° 左（丸）：390 mm
45° 右（角）：400 × 400 mm
45° 右（丸）：440 mm
45° 右（板）：440 × 400 mm
60° 右（丸）：250 mm
60° 右（板）：440 × 250 mm
＋30°（角）：440 × 440 mm
＋30°（丸）：440 mm
＋30°（板）：440 × 510 mm
−30°（丸）：440 mm
−30°（板）：440 × 510 mm
−30°（角）：440 × 440 mm
刃物速度：15–120 m/min（無段変速）

動力
主軸（定格連続）：4 kW
油圧ポンプモーター：1.1 kW
冷却ポンプモーター：0.12 kW
電源電圧：400 V、50 Hz

寸法・重量
最大刃長：6,300 mm
刃幅（例）：41 mm
刃厚（例）：1.3 mm
外形寸法（L × W × H）：3.15 m × 1.85 m × 2.12 m
重量：約2,050 kg

備考
油圧クランプは圧力調整可能、ガイド自動調整、バンド切断保護およびプロファイルや実材向けに最適化された設定が含まれます。
