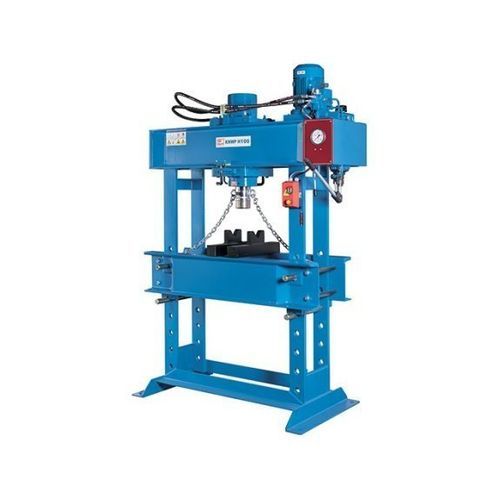

油圧式プレス機 KNWP H 100

電動式矯正組み立て

製品概要
このモータ駆動の油圧ワークショッププレスシリーズは、ねじれ剛性の高いポータルフレームと高さ調整可能な開放型支持テーブルを備えています。ベアリングの圧入/抜き取り、組立て・矯正作業、材料試験等に適しています。横方向に移動可能な作業シリンダーにより、ワークを移動させずにセットアップが可能です。技術系作業場や保守部門での標準装備に適した機種です。

ハイライト

• モータ駆動の油圧ユニット
• 横方向に位置決め可能な作業シリンダー
• 高さ調整可能な支持テーブル
• Vブロック（プリズムブロック）セット付属

製品詳細

• 厚肉形鋼製のねじれ剛性の高い溶接ポータルフレーム
• プロ用ワークショップ向けの重負荷設計
• 修理・組立・矯正作業など多用途に対応
• 軸・支持部・シャフトなどの真直しに対応する微調整可能な加圧力
• ベアリングやブッシュの脱着に対応する長いピストンストローク
• 作動圧力を常時確認できる圧力計を装備
• 効率的な作業を可能にするモータ駆動油圧ユニット
• セットアップを容易にする滑らかな横方向調整の作業シリンダー
• 長期にわたる信頼性を確保する高品質コンポーネント

技術仕様 — 作業領域
作業幅: 1.020 mm
フレーム貫通高（クリアランス）: 300 mm
加圧力: 100 t
作動圧力（最大）: 400 bar
ストローク: 400 mm
前進速度: 7,12 mm/s
プレス速度: 7,12 mm/s
戻り速度: 13,42 mm/s

技術仕様 — 駆動容量
油圧ポンプモーター定格: 4 kW

技術仕様 — 寸法および重量
油圧タンク容量: 11 l
重量: 1.000 kg
外形寸法（L x W x H）: 1.600 mm x 850 mm x 2.450 mm

技術仕様 — 寸法（参照点）
A: 2.450 mm
B: 850 mm
C: 1.260 mm
D: 1.020 mm
E: 300 mm
F: 1.600 mm

標準装備 / 付属品

• 移動式作業シリンダー（横方向調整）
• 高さ調整可能な作業テーブル
• Vブロック / プリズムブロックセット
• 圧力計（マノメーター）
• 取扱説明書

仕様 / 技術データ

• 機種: KNWP H 100
• 加圧力: 100 t
• ストローク: 400 mm
• 作業幅: 1.020 mm
• フレーム貫通高: 300 mm
• 作動圧力（最大）: 400 bar
• 油圧ポンプモーター定格: 4 kW
• 油圧タンク容量: 11 l
• プレス/前進速度: 7,12 mm/s
• 戻り速度: 13,42 mm/s
• 外形寸法（L x W x H）: 1.600 mm x 850 mm x 2.450 mm
• 重量: 1.000 kg
