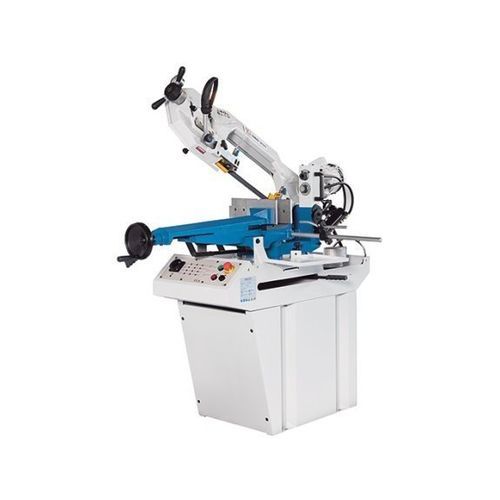

バンド鋸 SBS 235

縦型横型金属用

製品概要
SBS 235 は回転式のアーチ（フレーム）を備えたコンパクトな半自動横型バンドソーです。アーチは右方向に最大60°、左方向に最大45°回転します。送りは手動またはバルブ制御の油圧送りが可能で、精密な作業や小ロット生産に適しています。

特長

• 一体成形のグレー鋳鉄製アーチ（ねじれに強い構造）
• 長ストロークで側方調整可能な堅牢なバイス
• 最大切断能力 Ø225 mm（0° 丸材）
• ベース付のコンパクト設計
• 左右の角度を素早く切り替え可能

製品詳細

• 側方スライドを備えた堅牢なバイス、長いストロークおよび可動顎部の長い案内
• アーチは右60°/左45°まで回転し、斜め切断に対応
• 小断面から大断面まで対応する広い調整範囲の安定したブレードガイド
• 硬質合金（カーバイド）顎と調整可能なボールベアリングガイドの組合せで高精度切断を実現
• 重切削時の安定性を高める幅広のバイメタルブレード
• ワークがデリケートな場合は手動送りが可能
• 長寿命を確保する焼入れ・研磨済みのヘリカルギアと大型青銅製駆動ホイール
• 静音性、短い加工時間、扱いやすさにより作業効率を向上
• 大容量の冷却装置を標準装備

追加機能

• 最終切断まで一定の締付力を維持する迅速作動の油圧クランプ（オプション/仕様による）
• 各種材料・形状に最適化できる無段変速のブレード速度（45 / 90 m/min または可変）
• 切断終了時に統合油圧がアーチを原位置に戻すため取り扱いが容易

切断能力
切断能力 0°（丸材）：225 mm
切断能力 0°（角材）：180 mm
切断能力 0°（平材 L x W）：150 mm x 245 mm
切断能力 45°（角材）左：145 mm
切断能力 45°（平材 L x W）：145 mm x 190 mm
切断能力 45°（丸材）左：145 mm
切断能力 45°（角材）右：120 mm
切断能力 45°（丸材）右：120 mm
切断能力 45°（平材）右（L x W）：120 mm x 120 mm
切断能力 60° 右（丸材）：90 mm
切断能力 60° 右（角材）：90 mm
切断能力 60° 右（平材 L x W）：90 mm x 115 mm
切断速度：45 / 90 m/min（仕様による）

駆動と寸法
主駆動モーター出力：1.1 kW
ブレード寸法：2,645 mm x 27 mm x 0.9 mm
外形寸法（L x W x H）：1.46 m x 0.73 m x 1.06 m
重量：295 kg
