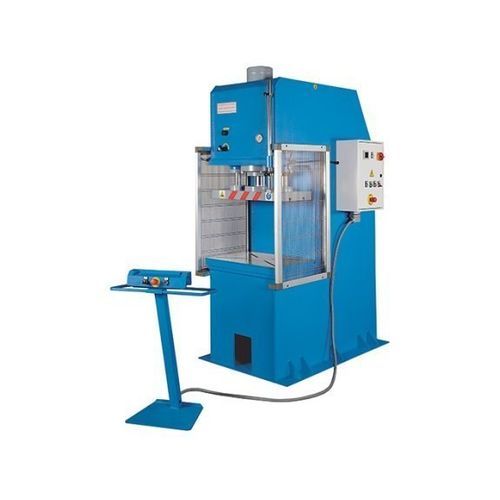

油圧式プレス機 HPK 150 A

テスト用成形生産用

概要
HPK Aシリーズは、深絞り、成形、打ち抜き用途向けに設計されたC型フレーム油圧プレスです。ヨーロッパ製で、部品・ユニットは厳格な品質基準を満たしています。使用可能な押力は40～200 t。スライド（ラム）用の大型プレートと、工具や治具の取り付け用T溝を備えた作業テーブルを装備しています。移動式の両手操作により作業者の安全を確保し、ストロークは調整可能な機械的ストップで設定します。特注仕様の対応も可能です。

特長

• C型フレーム構造で多用途のプレス加工に対応
• ヨーロッパ製
• 試作、プロトタイプ、量産に対応
• Industry 4.0 の統合が可能
• 顧客要望に応じたカスタム対応

製品詳細

• 最大機械力に対応する溶接鋼製C型フレーム構造
• 大型スライドプレートと作業テーブルにより大型金型や複数治具に対応
• ストロークの距離/時間制御により幅広い加工に対応
• 強力な油圧シリンダと自己潤滑式円形ガイド2本でスライドを精密かつ均一に送り出す
• 高精度加工のシリンダ表面と高品質シールにより低摩耗・長寿命を実現
• 簡単に設定できる機械的ストップでストローク長を素早く調整
• フレーム内にコンパクトに配置されたアクセスしやすい油圧ユニット
• 高速送りと最適な作業速度を実現する2段式油圧ポンプ
• T溝付きのスライドプレートと作業テーブルで金型の固定が可能
• 可搬式の操作パネルで柔軟な運用が可能、追加操作部は制御盤に統合
• 欧州の安全指令および厳格な規格に準拠した設計と部品

仕様

• プレス力: 150 t
• テーブル寸法: 900 mm x 600 mm
• ストローク: 500 mm
• スライドプレート寸法: 800 mm x 400 mm
• 支間深さ: 300 mm
• 作業速度: 3 mm/s
• 早送り速度: 20 mm/s
• モーター定格: 4 kW
• 外形寸法 (L x W x H): 2,2 m x 1,5 m x 3 m
• 重量: 5.500 kg

標準装備

• 両手操作式コントロールパネル
• 調整可能な機械的ストップ
• 圧力計
• 2本ガイド付きスライドプレート（T溝）
• 自動運転モード
• 自動復帰機能
• Siemens PLC
• 自動切換え式2段油圧ポンプ
• スタート/ストップボタンまたはフットスイッチ
• 稼働時間タイマー
• 取扱説明書

オプション

• 光電安全カーテン L = 1.000 mm
• Siemens KTP 700 Basic デジタルコントロールへのアップグレード
• ガイドを2本から4本へアップグレード
• 打撃カウンター
• 減圧弁付きオイルクーラー
• 減圧弁
