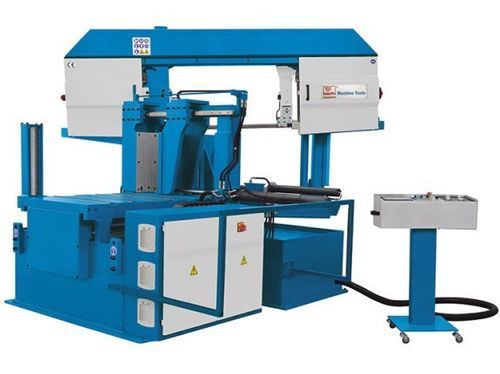

バンド鋸 ABS 360 S NC

横型金属用半自動

製品説明
ABS 360 S NC は、量産向けに設計された高性能な横型バンドソーです。二重柱（ダブルコラム）構造、前荷重のボールねじを備えたサーボ駆動の材料送りおよび位置決め/繰返し精度±0.2 mmの計測システムを備えています。Omronのタッチスクリーンコントローラは最大30プログラム（各50ステップ）を記憶可能です。ワーククランプは油圧式が標準で、バンドルクランプはオプションです。傾斜角は手動で調整し、デジタル表示で確認できます。

ハイライト

• 精密な直線案内を備えた二重柱設計
• 油圧ワーククランプと角度デジタル表示を持つ傾斜切断
• 高速なプログラミングとセットアップが可能なOmronタッチスクリーン
• 位置決め/繰返し精度±0.2 mmのサーボ材料送り
• 光学センサによる自動ストローク高さ制御

製品詳細

• 並列ガイドシステムを備えた全自動横型バンドソーシリーズで、丸材・角材・パイプ・プロファイルの量産の傾斜切断に適合
• サーボモータとプレロード付ボールねじによるワーク送りで高い精度を実現
• 直線案内と平面案内の組合せによりメンテナンス性が良く、過酷な生産条件での耐久性が高い
• ガイドフレームを含むソーブレームは手動で最大60°まで旋回し、油圧クランプで固定可能
• 全自動モード：最大45°の傾斜切断、半自動モード：最大60°
• ソーブレーム角はデジタル表示で読み取り可能
• 切断軸に対して3°のブレーム傾斜により切断能力と刃寿命を向上
• 剛性の高い刃ガイドが垂直角精度を確保
• 信頼性の高い油圧ユニットが制御されたクランプ力を供給
• 油圧制御によるソーブレームの微小送り
• 高速送りから作業送りへの光学制御による切替でダウンタイム低減
• 変速可能なモータは連続運転対応の張力伝達機構を介して動力を伝達
• 圧力計表示による鋸刃張力の確認
• 自動バンド切断検知、高性能冷却システム、チップブラシが標準装備
• オプション：MQL（最小量潤滑）、油圧バンドルクランプ、チップコンベヤ、レーザーポインタ、ローラーテーブル等

技術データ（表）
作業領域
最小切断長：15 mm
残材長：190 mm

切断能力
単ストローク送り（最大）：700 mm
切断速度：15 m/min - 120 m/min
切断能力 0°（丸材）：360 mm
切断能力 0°（平板）（長さ x 幅）：610 mm x 360 mm
切断能力 0°（角材）：360 mm
切断能力 30°（丸材）：360 mm
切断能力 30°（平板）（長さ x 幅）：530 mm x 360 mm
切断能力 30°（角材）：360 mm
切断能力 45°（丸材）：360 mm
切断能力 45°（平板）（長さ x 幅）：400 mm x 360 mm
切断能力 45°（角材）：360 mm
最大送り長（複数ストローク）：9.999 mm

精度
位置決め精度（複数ストローク）：±0.2 mm

半自動モードでの切断能力
切断能力 60°（丸材）：300 mm
切断能力 60°（平板）（長さ x 幅）：360 mm x 240 mm
切断能力 60°（角材）：240 mm

駆動出力
主駆動モータ定格：3 kW
油圧ポンプモータ定格：1.1 kW
冷却ポンプモータ定格：0.12 kW

寸法および重量
刃寸法：5,200 mm x 34 mm x 1.1 mm
外形寸法（L x W x H）：2.85 m x 2.25 m x 1.87 m
重量：2,400 kg

技術仕様

• コントローラ：Omronタッチスクリーン、プログラム保存30プログラム x 50ステップ
• 送り機構：プレロード付ボールねじと計測システムを備えたサーボモータ
• クランプ：油圧ワーククランプ（標準）、油圧バンドルクランプ（オプション）
• 傾斜機能：手動で最大60°回転、デジタル表示、油圧固定
• 精度：位置決め/繰返し ±0.2 mm
• 切断速度範囲：15–120 m/min
• 標準装備：光学式ストローク高さ制御、チップブラシ、冷却システム、自動バンド切断検出、機械式刃張力表示（油圧式）
• オプション装備：MQL、チップコンベヤ、レーザーポインタ、油圧刃張力、ローラーテーブル等
