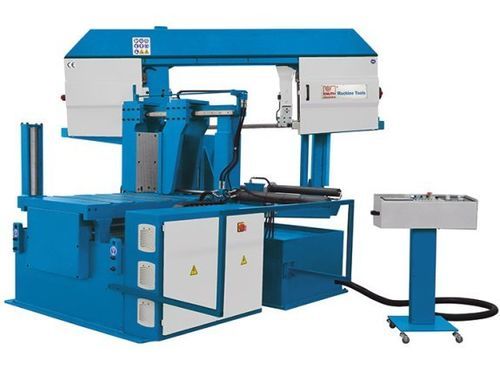

バンド鋸 ABS 540 S NC

横型金属用全自動

概要
ABS 540 S NC は、量産向けの水平式完全自動バンドソーで、二本柱（ダブルコラム）構造により、固体材、パイプ、プロファイルの連続加工に適しています。材料送りはプリロード付ボールねじを備えたサーボモータにより駆動され、位置決め・繰返し精度は ±0.2 mm を実現します。Omron のタッチスクリーンコントローラは最大30プログラム（各50ステップ）を記憶可能です。オプションで油圧バンドルクランプなどを選択できます。ワークのクランプは油圧式、角度は手動設定でデジタル表示されます。

特長

• 高精度な直線ガイドを備えた二本柱構造
• 油圧ワーククランプとデジタル角度表示によるマイター切断
• Omron タッチスクリーンで迅速なプログラム設定（30プログラム × 50ステップ）
• サーボ駆動の材料送りで高精度 ±0.2 mm
• 光学センサによる自動ストローク高制限

作業範囲
最小切断長さ: 15 mm
残材長さ: 190 mm

切断能力（抜粋）
単ストローク送り (最大): 700 mm
切断速度: 15 m/min - 120 m/min
切断能力 0°（丸材）: 540 mm
切断能力 0°（平材 L x W）: 690 mm x 540 mm
切断能力 0°（角材）: 540 mm
切断能力 30°（丸材）: 540 mm
切断能力 30°（平材 L x W）: 550 mm x 540 mm
切断能力 30°（角材）: 540 mm
切断能力 45°（丸材）: 470 mm
切断能力 45°（平材 L x W）: 410 mm x 540 mm
切断能力 45°（角材）: 410 mm
最大送り長さ（複数ストローク）: 9,999 mm

精度
位置決め / 繰返し精度（複数ストローク）: ±0.2 mm

半自動モードでの切断能力
60°（丸材）: 250 mm
60°（平材 L x W）: 240 mm x 540 mm
60°（角材）: 240 mm

駆動容量
主軸モータ: 4 kW
油圧ポンプモータ: 2.2 kW
冷却ポンプモータ: 0.12 kW

寸法・重量
ブレード寸法: 6000 mm x 41 mm x 1.3 mm
機械外形 (L x W x H): 3.00 m x 2.42 m x 2.25 m
重量（約）: 4,190 kg

製品詳細 / 機能

• 平行ガイド方式の完全自動水平バンドソーシリーズで、量産でのマイター切断に適する
• プリロード付ボールねじを備えたサーボ送りで高い再現性を確保
• 直線ガイドと平ガイドの組合せにより低メンテナンスで長寿命
• ソーフレームは手動で最大60°まで回転、油圧クランプで固定可能（自動モードは最大45°）
• 切断軸に対してフレームを3°傾け、切断能力と刃寿命を向上
• 自動バンド断線検知、冷却システム、切粉ブラシを標準装備
• オプション: MQL、小量潤滑、油圧バンドルクランプ、コンベヤ、レーザーポインタ等

コントローラとプログラミング
Omron タッチスクリーン NC コントロール。直感的な操作パネルと堅牢なハードウェア。サーボ送り／測定システムにより高精度な送り制御。最大30の切断ジョブ（各50ステップ）を登録可能で、連続生産に適する。

技術仕様（概要）

• 型式: ABS 540 S NC
• コントローラ: Omron タッチスクリーン NC（30プログラム × 50ステップ）
• 位置決め精度 / 繰返し精度: ±0.2 mm
• サーボ給材（プリロード付ボールねじ）
• 切断速度範囲: 15–120 m/min
• 主駆動モータ出力: 4 kW
• 油圧ポンプ出力: 2.2 kW
• 冷却ポンプ出力: 0.12 kW
• ブレード寸法: 6000 x 41 x 1.3 mm
• 最大単ストローク送り: 700 mm、複数ストローク最大送り: 9.999 mm
