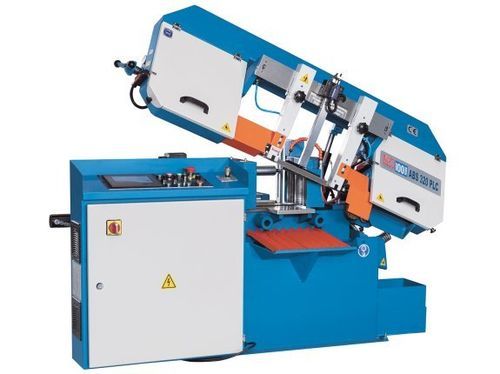

バンド鋸 ABS 320 PLC

横型金属用全自動

製品説明 ABS 320 PLC は、塊材、パイプ、形材の単発切断および連続生産向けの完全自動横型バンドソーです。自動送りは締め具内に組み込まれたモーター駆動ローラーにより行われます。PLC対応タッチスクリーンにより機械の設定や切断プログラムの入力が簡便になります。ねじれに強いソー架台と大径駆動輪により、直線切断時の安定性と刃物案内の信頼性を確保します。

ハイライト

• PLCタッチスクリーンによる自動送りとプログラム制御
• 油圧ワーククランプ
• 束ね切り用バンドルバイス
• 無段変速の切断速度
• バンド切断検出および高性能冷却装置を標準装備

切断能力
切断能力 0°（丸材）：320 mm
切断能力 0°（角材）：320 mm
切断能力 0°（平材）(長さ x 幅)：320 mm x 320 mm
切断速度：15 m/min - 120 m/min
作業高：640 mm

駆動出力

• 主軸モーター：2.2 kW
• 油圧ポンプモーター：0.37 kW
• 冷却ポンプモーター：0.12 kW
• 送りモーター：0.25 kW

寸法・重量

• 刃物寸法：3,660 mm x 27 mm x 0.9 mm
• 外形寸法 (L×W×H)：1.9 m × 0.85 m × 1.3 m
• 重量：770 kg

製品詳細

• 単発および連続生産に対応する完全自動横型バンドソー
• バイスに組み込まれたモータードライブローラーによる精密で再現性のある自動送り
• 切断長さやプログラムを入力して無人運転が可能な操作性の高いタッチスクリーン
• ねじれ剛性の高い架台により振動を低減
• 刃寿命を延ばす大径駆動輪と張替輪
• 油圧式圧力計で調整可能な正確な刃張り機構
• 高精度タングステンカーバイド刃物ガイドで優れた垂直角精度を実現
• 架台の送りは微調整可能な油圧バルブで制御
• 早送りから作業送りへの光学的切替で非生産時間を短縮
• 標準装備：バンド破断検知、高性能冷却装置、バンドルバイスなど
• オプション：モータードライブローラーコンベヤ、MQL/マイクロスプレー、レーザーポインタ、延長ローラーテーブル等

技術仕様

• 型式：ABS 320 PLC
• 切断能力（丸/角）：320 mm
• 切断速度範囲：15–120 m/min
• 作業高：640 mm
• 主軸モーター：2.2 kW
• 油圧ポンプモーター：0.37 kW
• 冷却ポンプモーター：0.12 kW
• 送りモーター：0.25 kW
• 刃物寸法：3,660 mm x 27 mm x 0.9 mm
• 機械寸法 (L×W×H)：1.9 m × 0.85 m × 1.3 m
• 重量：770 kg
