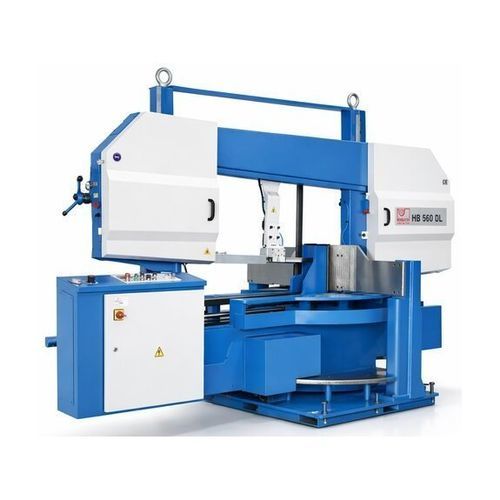

バンド鋸 HB 560 DL

横型金属用半自動

説明
HB 560 DL は、丸棒、パイプ、形材のシリーズ切断に適した半自動の二面傾斜バンドソーです。両立柱構造、最大60°のアーク回転、油圧チャックにより、繰り返し精度の高い直断・斜断を安定して行えます。プロセスの信頼性と操作性を重視した設計です。

特長

• 60°までの斜断（+45°～−60°）
• 高精度を実現する両立柱ガイド
• 圧力調整可能な油圧ワーククランプ
• 正確な角度調整用デジタル角度表示

構造・設計
ねじれ剛性の高いモノブロックアーチ、精密な直線ガイド、油圧制御の送り、無段変速のバンド速度を備えています。アークは両側での斜断が可能で、切削性能と刃物寿命を向上させる3°の傾斜を持ちます。

装備

• 切削圧力制御付き油圧送り
• 油圧によるワーククランプ
• 自動バンド切断検出と自動ガイド調整
• 微粒フィルター付き高性能冷却装置
• 無段変速の送り速度および切削力調整
• PAS圧力制御付油圧アーチ送り
• 光学式ストローク高さ制限と張力確認用圧力計

用途

• 金属加工・鉄骨建築
• 機械製造・製造業
• パイプ・形材・丸材の連続斜断

オプション

• ローラーコンベヤーおよび束締め装置
• 微量潤滑（MMS）
• 切断ライン表示用レーザー
• 特定要件向けの各種アクセサリ

標準装備（抜粋）

• モバイルコントロールユニット
• 油圧式圧力計付機械的ブレード張力装置
• バイメタルバンドソーブレード
• 冷却装置および切りくずブラシ
• 自動ガイド調整およびバンド切断保護

オプション装備（抜粋）

• 3mローラー
• HB 560 L 用油圧ブレード張力装置
• 最小量冷却
• レーザーポインター

技術表
作業領域
残留長さ：105 mm

切断能力
0°（丸材）：560 mm
0°（角材）：540 mm x 540 mm
0°（平材）：810 mm x 530 mm
45°（角材）左右：520 mm x 520 mm
45°（丸材）左右：520 mm
45°（平材）左右：540 mm x 520 mm
（−）60°（丸/角）：330 mm / 330 mm x 330 mm
（−）60°（平）：540 mm x 330 mm
（＋）30°（角材）：540 mm x 540 mm
（＋）30°（丸材）：560 mm
（＋）30°（平材）：450 mm x 660 mm
ブレード速度：15 m/min - 120 m/min

駆動容量
主軸連続定格：4 kW
油圧ポンプモーター：1.1 kW
冷却ポンプモーター：0.12 kW
供給電圧：400 V / 50 Hz

寸法・重量
最大刃長：7,000 mm
最大刃幅：41 mm
刃厚：1.3 mm
外形寸法（長さ x 幅 x 高さ）：3.85 m x 1.7 m x 2.45 m
重量：約3,250 kg

技術仕様

• 型式：HB 560 DL
• 斜断範囲：+45°～−60°
• 剛性と精度のための両立柱構造
• 圧力調整可能な油圧クランプ
• デジタル角度表示
• ブレード速度 15–120 m/min
• 主モーター：4 kW；油圧ポンプ：1.1 kW；冷却ポンプ：0.12 kW
