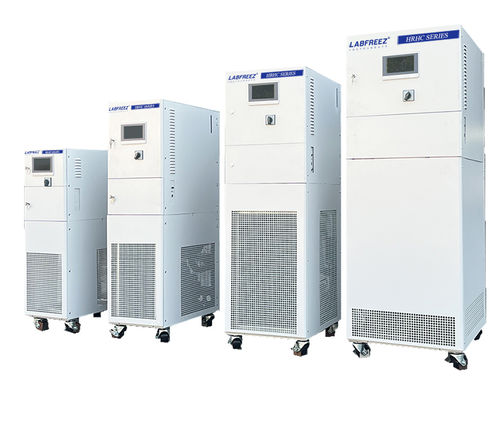

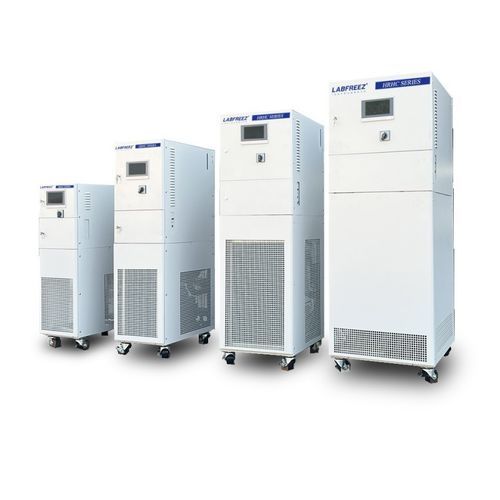

冷却循環サーモスタット HRHC-M series

高温用

製品概要
冷却・加熱循環装置（温度制御ユニット）。プロセスの安定性と再現性を最大化するための装置です。パイロットから産業生産向けの多数のリアクター用温度制御システム。TCUは既存の加熱（蒸気、温水）および冷却（冷凍、低温液体）インフラを単一流体の二次ループシステムに統合し、反応器ジャケット内には単一の熱媒体のみが循環する設計（一次媒体は直接ジャケットへ流入しない）です。反応プロセス全体の温度はシステム運転により制御されます。

利点と機能

• 作動温度範囲：-25°C〜200°C（他レンジあり；拡張オプションで-50°C〜250°Cまで対応）。
• 2〜20台のリアクターの集中制御；各リアクターおよびジャケット温度は独立設定可能。1台のシステムで複数リアクターを目標温度に制御可能。
• 最大のプロセス安定性と再現性。
• システム制御下での省エネ効果：冷媒および加熱流体のジャケットへの流量を精密に制御。
• 複雑なマルチリアクタープロセスでの性能向上。
• 高精度でインテリジェントな温度制御。
• プレート式熱交換器と配管ヒーターを採用し、加熱・冷却速度を向上。
• 超高温対応の柔軟な冷却技術：250°Cから水で冷却する工程で蒸気発生を回避；水温上昇を約4°C内に制御し熱交換器のスケールリスクを低減。
• 既存の工場冷凍・加熱システムと併用可能で導入コストを低減。
• 熱媒体寿命の延長。
• 10インチTFTタッチスクリーン（グラフィック表示）。
• 総合的な警報・安全機能。
• USB、RS485インターフェースや産業用制御設定ソフトウェアを用意。
• 防爆仕様は顧客要望に応じてオプション対応。

主要システム説明
TCUは単一流体の二次循環温度制御コンセプトを実装しています：閉ループの熱媒体が熱交換器およびリアクタージャケット内を循環します。システムは電気補助加熱の統合、流量精密制御のための比例弁、PLCまたは適応型PIDコントローラ、多点温度フィードバック（熱媒体の入口/出口およびリアクター内材料温度をPT100で計測）を含めることができます。フルクローズド配管設計とモジュール式の熱伝達インターフェースにより、需要に応じた熱伝達モジュールの拡張が可能です。

1. 二次循環ユニット — 単一流体温度制御システム（表内容を行で表示）
型式：HRHC-M35N / HRHC-M35NS / HRHC-M35NH / HRHC-M35NSH ; HRHC-M50N / HRHC-M50NS / HRHC-M50NH / HRHC-M50NSH ; HRHC-M80N / HRHC-M80NS / HRHC-M80NH / HRHC-M80NSH ; HRHC-M125N / HRHC-M125NS / HRHC-M125NH / HRHC-M125NSH ; HRHC-M200N / HRHC-M200NS / HRHC-M200NH / HRHC-M200NSH
流体温度範囲：-120〜250°C（加熱/冷却ソースに応じて設定可能）。-40〜135°C（グリコール‑水混合液での運転可能最大範囲）。
HRHC‑M N：比例弁制御付き冷却熱交換器1台と膨張タンク内蔵；リアクタージャケットへの均一な流体供給。
HRHC‑M NS：HRHC‑M Nに高温低下用ヒーターを追加。
HRHC‑M NH：HRHC‑M Nに電気加熱機能を追加。
HRHC‑M NSH：HRHC‑M Nにヒーターと電気加熱機能を追加。
タンク容量：100L / 200L / 280L / 390L / 500L（型式別）。
熱交換器面積：3.5 m2 / 5 m2 / 8 m2 / 12.5 m2 / 20 m2（型式別）。
電気加熱（H）：25 kW / 35 kW / 50 kW / 65 kW / 80 kW（H付き＝加熱機能含む）。
制御方式：適応型PIDコントローラ、専用動的制御計算、LABFREEZコントローラ。
通信：MODBUS RTU RS485；EthernetまたはRS232オプション。
温度制御選択：材料温度制御。
温度フィードバック：3点（媒体入口/出口およびリアクター材料）をPT100で計測。
材料温度フィードバックインターフェース：PT100または4–20 mA、通信ベース入力。
材料温度精度：通常 ±1°C（型式により変動、特に大型は ±2°C）。
循環ポンプ：例 200 L/min @ 2.5 bar、250 L/min、400 L/min、500 L/min、750 L/min（型式依存）。
入出力/表示：7インチカラータッチスクリーン（温度曲線表示）—（一部上位モデルは10インチTFT参照）。
保安/保護：自己診断；フリーザー過負荷保護；高圧スイッチ；過負荷リレー；熱保護；低液位保護；高温保護；温度異常保護。
比例制御弁：電動比例弁、制御信号 4–20 mA。
配管材質：SUS304ステンレス鋼。
インターフェースサイズ（例）：DN40、DN50、DN65、DN80（型式依存）。
設置寸法（例）：1000×1200×1750 mm；1250×1250×2000 mm；1500×1500×2050 mm；2050×1450×2050 mm（型式依存）。
電源例：AC 380V 50Hz 1.6 kW（最大）から大型モデルの最大値まで；H付き電源例：AC 380V 50Hz 最大 26.6 kW / 37.1 kW / 52.5 kW / 70.7 kW / 87.7 kW（型式依存）。
筐体材質：SUS304。

2. 冷媒温度制御システム（表内容を行で表示）
型式例：HRHC-MC35N / HRHC-MC35NS / HRHC-MC35NH / HRHC-MC35NSH ; HRHC-MC50N / HRHC-MC50NS / HRHC-MC50NH / HRHC-MC50NSH ; HRHC-MC80N / HRHC-MC80NS / HRHC-MC80NH / HRHC-MC80NSH ; HRHC-MC125N / HRHC-MC125NS / HRHC-MC125NH / HRHC-MC125NSH ; HRHC-MC200N / HRHC-MC200NS / HRHC-MC200NH / HRHC-MC200NSH
流体温度範囲：-45〜250°C（供給元の加熱/冷却ソースにより最大設定）。-40〜135°C（グリコール‑水オプション）。
HRHC‑MC N：比例制御により主冷熱源/熱源を調整し、リアクタージャケットへ供給する制御熱交換器を駆動。
HRHC‑MC NS：高温低下用のヒーターを追加。
HRHC‑MC NH：電気加熱機能を追加。
HRHC‑MC NSH：ヒーターと電気加熱を組合せ。
熱交換器面積例：3.5 m2 / 5 m2 / 8 m2 / 12.5 m2 / 20 m2。
電気加熱例（H）：25 kW / 35 kW / 50 kW / 65 kW / 80 kW（H = 加熱含む）。
制御方式：適応型PIDコントローラとLABFREEZ動的制御計算。
通信：MODBUS RTU RS485；Ethernet/RS232オプション。
温度フィードバックと精度：三点フィードバック（媒体入口/出口、リアクター材料PT100）；材料精度通常 ±1°C〜±2°C（型式依存）。
循環ポンプ例：型式により 150 L/min〜750 L/min（2.5 bar）。
入出力/表示：7インチカラータッチスクリーン（温度曲線表示）。
保安/保護：自己診断、過負荷保護、高圧スイッチ、熱保護、低液位・故障保護。
配管/材料/インターフェース/設置/電源/筐体：配管および筐体はSUS304；インターフェースサイズ DN40〜DN80；設置寸法および電源は型式により異なる（上記モデル行参照）。

技術仕様

• シリーズ / 型番群：HRHC-M Series (SKU 表示 HRHC-M Series)。
• 機能：冷却・加熱循環装置；複数リアクター用温度制御ユニット（2〜20台の集中制御）。
• 温度レンジ：通常 -120〜250°C（外部加熱/冷却源に依存）；一般的な運転レンジ -45〜250°C または グリコール‑水で -40〜135°C。
• タンク容量例：100 L、200 L、280 L、390 L、500 L。
• 熱交換器面積例：3.5 m2、5 m2、8 m2、12.5 m2、20 m2。
• 電気加熱（オプション H）：型式依存（例 25 kW〜80 kW）；H構成は最大で約87.7 kWに達する場合あり。
• 制御：適応型PIDコントローラ、LABFREEZ動的アルゴリズム；レシピ管理および生産プロセス記録機能。
• 通信：MODBUS RTU (RS485)、オプションで Ethernet/RS232。
• 温度フィードバック：PT100センサ；媒体入口/出口および材料プローブ；PT100または4–20 mAでのフィードバック。
• 材料温度精度：通常 ±1°C（一部大型モデルは ±2°C）。
• 循環ポンプ流量例：150〜750 L/min（2.5 bar）、型式依存。
• ユーザーインターフェース：カラータッチスクリーン（7'' または 一部モデルで 10'' TFT）でグラフィック/温度曲線表示。
• 安全機能：過負荷、高圧、熱、低液位に対する保護；自己診断。
• 弁：電動比例弁、信号 4–20 mA。
• 配管 & 筐体：SUS304 ステンレス鋼。
• インターフェースサイズ：DN40 / DN50 / DN65 / DN80（型式に依存）。
• 設置寸法例：概ね 1000×950×1750 mm から 2050×1450×2050 mm まで（型式依存）。
• 電源：AC380V 50Hz；必要電力は型式とオプションに依存（H 付加で最大電力増大）。
