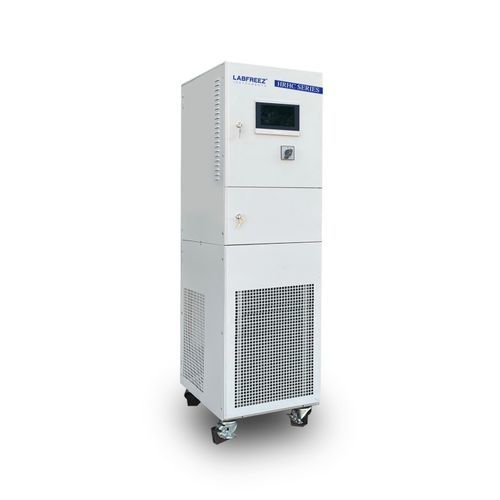

TFTグラフィックディスプレイ温度調節器 HRHC-AH series

タッチパネル付きPIDプログラム可能

Product description

• リアクターや高放熱プロセス向けに設計された冷却・加熱温度制御システム。
• SUSリアクターや二層リアクターなど、温度差が150°Cを超える用途に適用。
• 高温反応からの急速冷却や、重合反応などの高速昇降温サイクルに対応。

Typical application of refrigeration heating temperature control system

• 高圧反応釜や二重層ガラス反応釜の冷熱源・熱源の動的恒温制御。
• マイクロチャネルリアクターの温度制御、小型温度制御システム、蒸気供給系の温度制御、材料の低温エイジング試験。
• 化学の組合せ冷熱源・熱源の恒温制御、半導体装置の冷却/加熱、真空チャンバーの温度制御。

Advantages and functions of temperature control system of refrigeration

• 広い温度対応（例：−80〜190°C、−70〜220°C、−88〜170°C、−55〜250°C、−30〜300°C）；代表的な動作範囲 −25°C〜200°C。
• フィードバックPIDと専用の動的制御計算を用いた高精度インテリジェント制御、PLCコントローラ採用。
• 0.5〜1200 kWの高冷却能力（機種により異なる）で生産の安定性と再現性を確保。
• 多機能アラームと安全保護機能；プレート式熱交換器とチューブ型ヒーターにより加熱/冷却速度を向上。
• 7インチまたは10インチのカラーTFTタッチスクリーン、温度曲線表示とデータのExcel出力。
• 磁気駆動ポンプでシール漏れを防止；完全密閉循環で伝熱媒体寿命を延長、油霧や水蒸気問題を回避。
• 超高温冷却技術により、多くの構成で300°Cから直接冷却可能（媒体交換不要・加圧不要の場合あり）。

Design notes
本システムはフルクローズド配管と高効率プレート熱交換器を採用し、必要な伝熱媒体量を低減して熱利用率を向上させ、迅速な温度変化を実現します。膨張タンクにより循環媒体を常温近傍で隔離し、酸化や吸湿を低減して稼働温度域での揮発・劣化リスクを抑えます。

Advantage

• 広い作業温度範囲
• 高いプロセス安定性と再現性
• インテリジェントで高精度な温度制御
• プレート熱交換器とパイプライン加熱による高速加熱/冷却
• 高い冷却力オプション
• 媒体交換不要の広温度レンジ
• 密閉循環で伝熱媒体寿命延長
• コンパクトな設置面積
• 7インチ / 10インチ カラーTFTタッチスクリーン
• 充実した警報・安全機能
• 高温からの迅速冷却
• 磁気駆動ポンプで循環ポンプの漏れを回避

Application

• リアクターシステム / オートクレーブ
• パイロットシステム / ミニプラント
• スケールアップおよびプロセス開発
• 二重殻リアクター
• アドバンストフロー / マイクロチャネルリアクター
• 蒸留システム
• 材料試験および組合せ化学
• 半導体装置の冷却/加熱
• 真空チャンバーの温度制御

Specifications (table)

• Model：HRHC-AH235W；HRHC-AH235；HRHC-AH255W；HRHC-AH255；HRHC-AH270W；HRHC-AH2A0W；HRHC-AH235（例）
• Temperature range (°C)：−25°C〜200°C
• Control Mode：Feedback PID＋専用動的制御計算、PLCコントローラ
• Temp. control：材料/プロセス制御
• Program Editor：20プログラム、各プログラム最大45ステップ編集可
• Communication protocol：MODBUS RTU、RS485インターフェース
• Temperature feedback：4点 — 伝熱媒体の入口/出口、ヒーター、反応器内の材料（外部温度センサ）
• Refrigeration host：冷凍機側温度を独立設定可能
• Temperature accuracy：±1°C（典型）
• Heating power（例、機種依存）：3.5 kW；5.5 kW；7 kW；10 kW
• Cooling capacity（例、機種依存）：200°C時：3.5/5.5/7/10 kW；100°C時：3.5/5.5/7/10 kW；20°C時：3.5/5.5/7/10 kW；−5°C時：3/4.5/6.6/8 kW；−20°C時：1.8/2.8/3.8/4.6 kW
• Circulation pump（例）：Max 35 L/min @2 bar；Max 50 L/min @2 bar；Max 75 L/min @2 bar；Max 110 L/min @2 bar（機種依存）
• Compressor：Copeland（指定）
• Expansion valve：Danfoss（指定）
• Evaporator：KAORI プレート熱交換器
• Operation Panel：7インチ カラータッチスクリーン、温度曲線記録、Excel出力（7" / 10" オプション）
• Safety protection：自己診断、フリーザー過負荷保護、高圧スイッチ、過負荷リレー、熱保護、低液位保護、高温保護、温度異常保護
• Closed circulation：完全閉鎖循環 — 高温時の油ミスト無し、低温時の水蒸気無し；低温時の自動油補給機能
• Refrigerant：R-404A
• Connection size：DN20 / DN25 / DN32（機種依存）
• Water-cooled spec（例）：冷却水 800 L/H @1.5~4 bar；1200 L/H @1.5~4 bar；2000 L/H @1.5~4 bar；2900 L/H @1.5~4 bar（機種依存）
• Dimensions (mm) examples：water-cooled 500×680×1250；air-cooled 500×680×1450 または 650×700×1650（機種依存）
• Weight examples：water-cooled 160 / 235 / 315 / 390 kg；air-cooled 195 / 265 / 355 / 425 kg（機種依存）
• Power examples：AC380V 50Hz 6 kW (max)；AC380V 50Hz 8 kW (max)；AC380V 50Hz 11 kW (max)；AC380V 50Hz 14 kW (max)
• Case material：SUS 304
