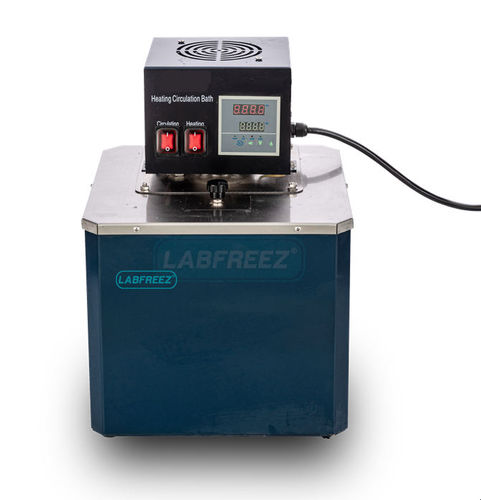

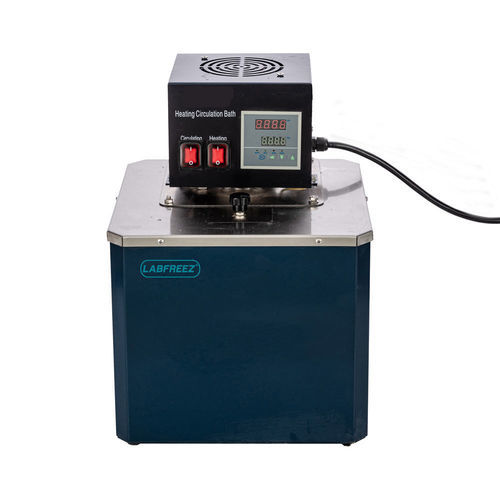

研究用オイルバス COB series

製品概要
COBシリーズの高温加熱循環油浴は、石油・化学・電子機器・物理化学研究・バイオ工学・医療・食品試験・品質管理・研究開発および生産などの実験室・産業用途に対し、制御された均一かつ安定した熱源を提供します。恒温試験やプロセス加熱の主熱源または補助熱源として適しています。

特長

• 内槽はSUS304製、外装は静電粉体塗装仕上げで耐久性を確保。
• 加熱管は油中に浸漬され、高速加熱、高い熱効率、低消費電力を実現。
• PT100センサを用いたデジタルPID温度制御により、精密な制御と最小限の過渡応答を実現。
• 高温対応のSUS製マグネティック循環ポンプを内蔵し、漏油のない安定した循環を実現。
• 循環経路はステンレスおよび銅製で耐食性を確保。
• ソリッドステートリレー（SSR）制御：無接点動作、開放火炎なし、長寿命。
• 防爆仕様はオプションで対応可能（要相談）。

製品構造
内槽はSUS304を一体成形し、内槽と外殻の間に断熱材を配置して保温性を最大化。内蔵循環ポンプは漏油を防ぐ構造。温度検出はPT100、デジタルLCD表示。大容量の内槽でコンパクト設計。

主な構成

• 内鍋：SUS304、外殻：冷噴塗装仕上げ。
• 加熱体：上下コイル式で加熱ムラを抑制。
• 内蔵循環ポンプはポンプヘッドを内蔵し、漏油を防止。
• 加熱と循環は個別のON/OFFスイッチで独立制御。
• デジタル温度表示、SUSプローブ付きPT100センサ。
• 上部に液体注入口を配置し液面確認が可能。
• 安全ヒューズ保護付き。
• シリコンチューブ付属。モデルによりコネクタ形式が異なる。
• 水・油兼用。99°C以上の運転は高温メチルシリコーンオイルを推奨（低粘度で循環性向上）。

加熱循環油浴の仕様

• モデル：COB-5 / COB-20 / COB-50 / COB-100
• 電圧/周波数：220V/50Hz（COB-5/20/50）、380V/50Hz（COB-100）
• 総消費電力：2060W / 3180W / 5100W / 8250W
• 油ポンプモータ出力：60W / 180W / 200W / 250W
• 加熱出力：2000W / 3000W / 5000W / 8000W
• 流量：8 L/min（COB-5/20/50）/ 12 L/min（COB-100）
• 揚程：4 m（COB-5/20/50）/ 7 m（COB-100）
• 温度範囲：室温〜+250°C、精度 ±1°C
• 循環ノズル・配管：COB-5はΦ12mmコネクタ、8×12mmシリコンチューブ3 m付属。大容量モデルは内蔵線式接続。
• 浴槽容量/寸法/油量/充填口：約12L（Φ250×250H）/ 約27L（385×270×260）/ 約47L（425×410×270）/ 約65L（480×410×330）；油量 約9L / 17L / 30L / 45L。
• 機種により本体重量、梱包寸法、梱包重量が異なります。

代表的な用途
ガラス反応容器や高温での均一加熱と循環が必要な各種実験・反応システムの加熱循環油浴として使用されます。

仕様（技術情報）

• シリーズ：COB Series
• 温度範囲：室温〜+250°C（機種により異なる）
• 温度制御：デジタルPID制御、PT100センサ
• 内槽材質：SUS304
• 加熱方式：浸漬式電熱管（上下コイル）
• 循環ポンプ：高温対応ステンレス製マグネットポンプ内蔵（無漏液）
• 制御回路：ソリッドステートリレー（SSR）
• 容量：約12 / 27 / 47 / 65 L（COB-5/20/50/100）
• 出力レンジ：約2.06 kW〜約8.25 kW（機種により異なる）
• 代表流量：8〜12 L/min（機種により異なる）
