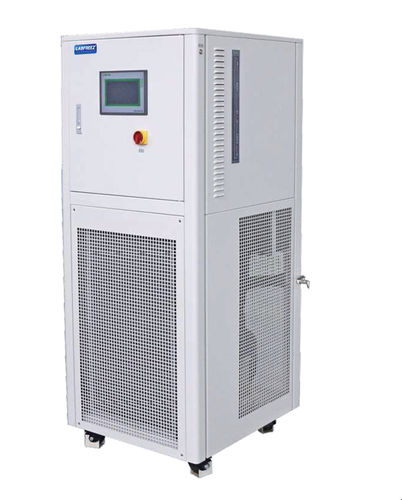

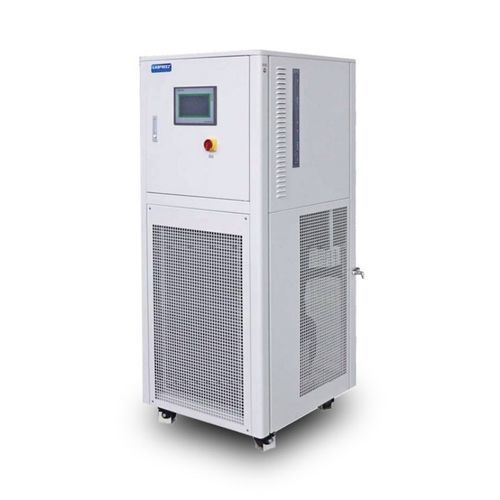

液体冷却器 LRC-50 series

冷蔵用実験用空冷式

概要
密閉循環型チラーは、循環液の汚染を防ぎ、熱伝達媒体の寿命を延ばすよう設計されています。−50°Cまで安定した温度制御を必要とする試験・プロセス冷却・研究用途に適しています。

特長

• 密閉循環配管により循環液の汚染を最小化し、媒体寿命を延長します。
• 多段の安全保護により信頼性の高い運転を実現します。
• ブランド圧縮機採用。深冷用カスケード冷却技術を搭載。
• 操作・保守性を考慮した人間工学的設計。
• 効率的な二重凝縮器システム。
• コンピュータ式カスケード温度コントローラー（分解能0.1°C）；範囲 −50°C〜30°C；PT100センサー。
• 低温端の最適化により低温安定性を確保。
• コンプレッサーの入/切差を設定可能。
• 周囲温度監視により運転中の異常な温上がりを防止。
• 各種アラーム：温度オーバー、センサー異常、高圧、コンプレッサー過熱、液面アラーム。
• 通電遅延保護；三段カスケード保護。
• 全ての部品に対して保護接地を実施。
• 完全閉鎖循環により低温での蒸気発生を防ぎ、冷媒の純度を保持；氷晶が発生しても媒体の長寿命化に寄与。
• 24時間連続運転可能な高性能循環ポンプ。
• 伝熱効率向上のためのプレート熱交換器採用。

技術仕様（表）
モデル: LRC-5018 | LRC-5040 | LRC-5062 | LRC-5090 | LRC-50A1 | LRC-50A2
媒体温度範囲: -50°C ~ 30°C | -50°C ~ 30°C | -50°C ~ 30°C | -50°C ~ 30°C | -50°C ~ 30°C | -50°C ~ 30°C
温度制御: ASET 多機能コントローラー（全機種）
オプション温度制御: 伝熱媒体出口温度制御
通信プロトコル: MODBUS RTU、RS485インターフェース
温度フィードバック: 伝熱媒体温度フィードバック PT100
冷却能力（-10°C）: 1.5 kW | 3.2 kW | 4.5 kW | 6.2 kW | 8.3 kW | 12 kW
冷却能力（-20°C）: 1.2 kW | 2.7 kW | 3.8 kW | 5.5 kW | 7 kW | 10 kW
冷却能力（-40°C）: 0.4 kW | 0.75 kW | 1.15 kW | 1.5 kW | 2.1 kW | 3 kW
循環ポンプ（標準）: Max20L/min 0.7BAR | Max20L/min 0.7BAR | Max35L/min 1BAR | Max35L/min 1BAR | Max75L/min 1BAR | Max75L/min 1BAR
液体貯蔵容量: 15L | 20L | 25L | 30L | 35L | 45L
コンプレッサー: Tecumseh | Copeland | Copeland | Copeland | Copeland | Copeland
蒸発器: 銅管（全機種）
操作コントローラー: 7インチ カラータッチスクリーン；温度曲線記録；Excel形式での出力
安全保護: 自己診断；冷凍機過負荷保護；高圧スイッチ；過負荷リレー；サーマルプロテクション；その他保護
冷媒: R-404A
接続口径: DN-15 | DN20 | DN20 | DN20 | DN20 | DN-20
製品寸法（空冷）: 400×600×1050 mm | 500×680×1350 mm | 550×680×1450 mm | 550×680×1550 mm | 620×680×1650 mm | 750×750×1750 mm
重量（空冷）: 145 kg | 185 kg | 230 kg | 275 kg | 340 kg | 380 kg
電源: AC220V 50Hz 2.2kW（最大） | AC380V 50Hz 3.5kW（最大） | AC380V 50Hz 4.5kW（最大） | AC380V 50Hz 6kW（最大） | AC380V 50Hz 7kW（最大） | AC380V 50Hz 9kW（最大）
材質: 冷間圧延鋼 塗装（標準）
オプションポンプ: 35L/min 2.5bar；50L/min 2.5bar；110L/min 2.5bar
オプション材質: SUS304 ステンレス鋼
オプション（圧力）: 最大6 barの循環ポンプ対応可
オプション電源: 220V 60Hz 三相；440–480V 60Hz 三相
備考: 必要に応じて大容量の貯蔵タンク製作可能です。

仕様 / 技術データ

• 製品種別: 密閉循環チラー（LRC-50シリーズ）。
• 温度範囲: -50°C〜30°C；分解能0.1°C；PT100センサー。
• コントローラー: 7インチカラータッチスクリーン搭載のASET多機能コントローラー、温度曲線記録・出力機能付き。
• 冷却技術: カスケード冷却；二重凝縮器システム；銅管蒸発器。
• コンプレッサー: モデルによりTecumsehまたはCopelandのブランド圧縮機を採用。
• 循環ポンプ: 流量/圧力の複数オプション（標準で最大75 L/min、オプションで最大110 L/min、最大2.5 barまで）; 連続運転設計。
• 冷却能力例: モデルにより最大12 kW（@ -10°C）; -10°C、-20°C、-40°Cでの性能値を掲載。
• 液体貯蔵容量: モデルにより15 L〜45 L；要望に応じて大容量対応可。
• 通信: MODBUS RTU（RS485）。
• 安全・保護: 複数の故障アラーム、自動診断、過負荷・過温度保護、高圧スイッチ、通電遅延保護、全ての部品の接地。
• 冷媒: R-404A。
• 構造: 標準は冷間圧延鋼塗装；SUS304はオプション。
• 接続サイズと外形寸法: DN15〜DN20接続；寸法および重量はモデルにより異なる（表参照）。
• 電源オプション: 標準AC220V 50HzまたはAC380V 50Hz；オプションで60Hz三相供給あり。
