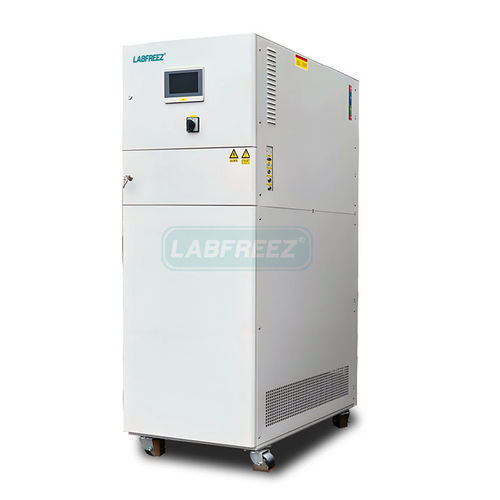

液体冷却器 LRC series水用実験用ステンレス鋼製
お気に入りに追加する
商品比較に追加する
特徴
- 液体
- 液体, 水用
- 応用
- 実験用
- その他の特徴
- ステンレス鋼製, 空冷式, ACモーター
- 出力
最大: 15.5 kW
最少: 0.55 kW
- 最大温度
最大: 30 °C
(86 °F)最少: -25 °C
(-13 °F)- 流量
最大: 6.6 m³/h
(233.077 ft³/h)最少: 1.2 m³/h
(42.378 ft³/h)- 圧力
最大: 1,000,000 Pa
(145.038 psi)最少: 70,000 Pa
(10.153 psi)
詳細
概要
-25°C対応の密閉式循環チラー、低温閉ループ冷却用。ASET 7インチカラ―タッチコントローラー、カスケード冷却方式を採用。防爆仕様はオプションで対応可能です。
特長
主な仕様（代表）
モデル：LRC-0250N | LRC-0400N | LRC-0700N | LRC-1000N | LRC-1450N | LRC-2000N
媒体温度範囲：-15°C〜30°C | -25°C〜30°C | -25°C〜30°C | -25°C〜30°C | -25°C〜30°C | -25°C〜30°C
コントローラー：ASET多機能コントローラー（7インチカラ―タッチ、温度曲線記録、Excel出力）
オプション制御：伝熱媒体出口温度制御
通信：MODBUS RTU（RS485）
温度フィードバック：PT100
冷却能力（0°C / -10°C / -20°C）：1.5kW / 1kW / 0.55kW (LRC-0250N) | 2.4kW / 1.5kW / 0.8kW (LRC-0400N) | 4kW / 2.7kW / 1.5kW (LRC-0700N) | 7.5kW / 6.3kW / 3.5kW (LRC-1000N) | 10kW / 8kW / 5kW (LRC-1450N) | 15.5kW / 12kW / 7.3kW (LRC-2000N)
循環ポンプ（標準）：最大20 L/min 0.7 BAR (0250N/0400N) | 最大35 L/min 1 BAR (0700N) | 最大50 L/min 1 BAR (1000N) | 最大75 L/min 1 BAR (1450N/2000N)
液体貯蔵容量：15 L | 25 L | 30 L | 35 L | 45 L | 60 L
コンプレッサー：Tecumseh (0250N/0400N) | Copeland (0700N以上)
エバポレーター：銅管（全モデル）
保護機能：自己診断、過負荷保護、高圧スイッチ、過負荷リレー、熱保護、複数の警報
冷媒：R-404A
接続サイズ：DN-15 (0250N) | DN20 (その他)
製品寸法（空冷）：400×600×1050 mm | 400×600×1150 mm | 500×680×1350 mm | 550×680×1450 mm | 620×680×1550 mm | 750×750×1750 mm
重量（空冷）：115 kg | 145 kg | 180 kg | 225 kg | 290 kg | 340 kg
電源（標準）：AC220V 50Hz 1.5kW (0250N) | AC220V 50Hz 2.2kW (0400N) | AC220V 50Hz 3.5kW (0700N) | AC380V 50Hz 4kW (1000N) | AC380V 50Hz 5kW (1450N) | AC380V 50Hz 6.5kW (2000N)
材質：冷間圧延鋼（SUS304 オプション）
オプション：高流量/高圧ポンプ（35 L/min 2.5 bar、50 L/min 2.5 bar、110 L/min 2.5 bar）、SUS304仕様、最大10 barポンプ、電源オプション（220V/60Hz 三相、440–480V/60Hz 三相）
技術的特性 / 仕様
-25°C対応の密閉式循環チラー、低温閉ループ冷却用。ASET 7インチカラ―タッチコントローラー、カスケード冷却方式を採用。防爆仕様はオプションで対応可能です。
特長
- ASET多機能コントローラー（温度曲線記録、エクスポート対応）を備えた7インチタッチスクリーン循環チラー。
- 密閉循環配管設計により循環液の汚染や低温時の水蒸気発生を防止。
- 多段の安全保護と故障警報により信頼性の高い運転を実現。
- モデルに応じたブランドコンプレッサーとカスケード冷凍技術で低温性能を確保。
- 操作性と設置性に配慮したヒューマンデザイン。
- 効率的な二重凝縮系とプレート熱交換器により熱伝達を向上。
- 制御分解能0.1°C、PT100温度フィードバック。セット温度およびコンプレッサーのON/OFF差設定可能。
- 低温での温度安定性を確保する冷却技術を採用。
- 周囲温度監視および各種故障警報（過温度、センサ、過圧、コンプレッサー過熱、液位）を搭載。
- 通電遅延保護、3段カスケード保護器、全部品の安全接地。
- 高性能循環ポンプにより24時間連続運転が可能。密閉循環で熱媒体の寿命を延長。
主な仕様（代表）
モデル：LRC-0250N | LRC-0400N | LRC-0700N | LRC-1000N | LRC-1450N | LRC-2000N
媒体温度範囲：-15°C〜30°C | -25°C〜30°C | -25°C〜30°C | -25°C〜30°C | -25°C〜30°C | -25°C〜30°C
コントローラー：ASET多機能コントローラー（7インチカラ―タッチ、温度曲線記録、Excel出力）
オプション制御：伝熱媒体出口温度制御
通信：MODBUS RTU（RS485）
温度フィードバック：PT100
冷却能力（0°C / -10°C / -20°C）：1.5kW / 1kW / 0.55kW (LRC-0250N) | 2.4kW / 1.5kW / 0.8kW (LRC-0400N) | 4kW / 2.7kW / 1.5kW (LRC-0700N) | 7.5kW / 6.3kW / 3.5kW (LRC-1000N) | 10kW / 8kW / 5kW (LRC-1450N) | 15.5kW / 12kW / 7.3kW (LRC-2000N)
循環ポンプ（標準）：最大20 L/min 0.7 BAR (0250N/0400N) | 最大35 L/min 1 BAR (0700N) | 最大50 L/min 1 BAR (1000N) | 最大75 L/min 1 BAR (1450N/2000N)
液体貯蔵容量：15 L | 25 L | 30 L | 35 L | 45 L | 60 L
コンプレッサー：Tecumseh (0250N/0400N) | Copeland (0700N以上)
エバポレーター：銅管（全モデル）
保護機能：自己診断、過負荷保護、高圧スイッチ、過負荷リレー、熱保護、複数の警報
冷媒：R-404A
接続サイズ：DN-15 (0250N) | DN20 (その他)
製品寸法（空冷）：400×600×1050 mm | 400×600×1150 mm | 500×680×1350 mm | 550×680×1450 mm | 620×680×1550 mm | 750×750×1750 mm
重量（空冷）：115 kg | 145 kg | 180 kg | 225 kg | 290 kg | 340 kg
電源（標準）：AC220V 50Hz 1.5kW (0250N) | AC220V 50Hz 2.2kW (0400N) | AC220V 50Hz 3.5kW (0700N) | AC380V 50Hz 4kW (1000N) | AC380V 50Hz 5kW (1450N) | AC380V 50Hz 6.5kW (2000N)
材質：冷間圧延鋼（SUS304 オプション）
オプション：高流量/高圧ポンプ（35 L/min 2.5 bar、50 L/min 2.5 bar、110 L/min 2.5 bar）、SUS304仕様、最大10 barポンプ、電源オプション（220V/60Hz 三相、440–480V/60Hz 三相）
技術的特性 / 仕様
- シリーズ / モデル：LRCシリーズ（LRC-0250N〜LRC-2000N）
- 設計：密閉循環配管、汚染と低温時の水蒸気を防ぐ完全閉ループ
- 温度範囲：モデルにより-25°Cまで選択可能
- コントローラー：ASET多機能コントローラー、7インチカラ―タッチ、0.1°C分解能、曲線記録と出力
- センサー：PT100温度フィードバック
- 通信：MODBUS RTU（RS485）
- 冷却技術：カスケード冷凍、二段凝縮システム
- コンプレッサー：モデルによりTecumseh（小型）/Copeland（大型）
- 熱交換器：銅管エバポレーター、プレート式熱交換器による熱伝達向上
- 循環ポンプ：24/7連続運転対応の高性能ポンプ、標準およびオプションの高流量/高圧ポンプあり
- 液体貯蔵：モデルにより15〜60 L
- 安全：複数の警報、通電遅延、過負荷保護、接地
- 冷媒：R-404A
- 材質：冷間圧延鋼（SUS304 オプション）
- 寸法・重量：モデル依存（仕様参照）
- 電気仕様：モデル別標準電圧、60Hz三相オプションあり
- 用途：低温の安定した閉ループ冷却を要する実験室・産業プロセス向け
