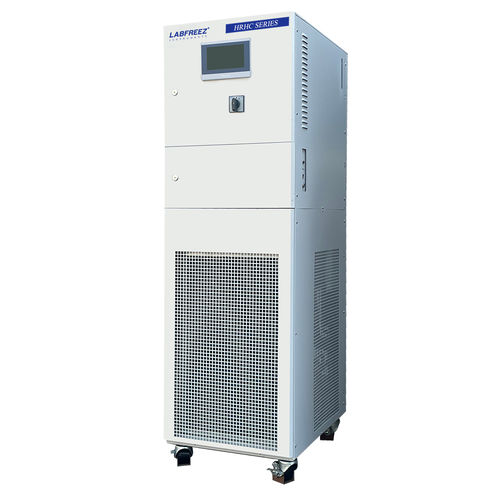

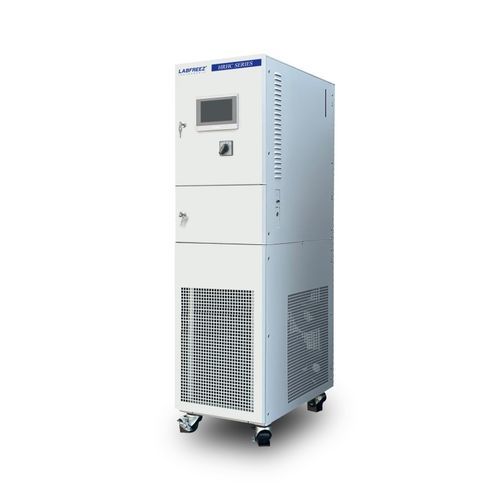

保温式循環装置 HRHC-N series加熱
お気に入りに追加する
商品比較に追加する
特徴
- 特性
- 保温式, 加熱
詳細
簡易説明
新エネルギー用モーター・バッテリーテスト向けに設計された動的温度制御循環装置。HRHC-Nシリーズは、試験台やラボ用途での温度と流量の精密制御を提供し、ローカルおよびリモート操作、統合された安全保護機能を備えています。
適用車種
自動車分野での用途
新エネルギー車の開発・検証において、永久磁石同期モータ、切替リラクタンスモータ、誘導（非同期）モータおよびそのコントローラの精密温度制御を目的に設計されています。
製品の利点
技術仕様（表）
model
HRHC-N475W | KHRHC-N4A10W | HRHC-N4A15W | HRHC-N4A25W
温度範囲
-40℃～+100℃
温度制御精度
±0.5℃
温度フィードバック
Pt100
温度表示分解能
0.01k
流量出力制御
3～30 L/min (HRHC-N475W); 3～40 L/min (その他モデル)
流量制御精度
±0.3 L/min
圧力表示
Jeffron圧力センサ；タッチスクリーンに表示
加熱能力
7.5 kW | 10 kW | 15 kW | 25 kW
各温度における冷却能力（モデル別）
100℃時: 7.5 kW | 10 kW | 15 kW | 25 kW
20℃時: 7.5 kW | 10 kW | 15 kW | 25 kW
0℃時: 7.5 kW | 10 kW | 15 kW | 25 kW
-20℃時: 4.5 kW | 6 kW | 10 kW | 16 kW
-40℃時: 1.8 kW | 2.5 kW | 4 kW | 6.5 kW
コンプレッサ
Emerson Valley Wheel / Danfoss Scroll Compressor
膨張弁
Emerson / Danfoss Thermal Expansion Valve
オイルセパレータ
Emerson
ドライフィルタ
Emerson / Danfoss
蒸発器
高効率プレート熱交換器
入力・表示装置
Siemens 7インチカラータッチスクリーン
安全保護
セルフ診断; 冷凍過負荷保護; 高圧スイッチ; 過負荷リレー; 熱保護装置; 低液位保護; 高温保護; センサ故障保護
完全密閉システム
システム全体が完全密閉：高温でのオイルミストなし；低温時に空気からの吸湿なし；低温時には熱媒体を自動補給。
冷媒
R404A / R507C
接続寸法
G3/4
水冷 25℃（循環要件）
1500 L/H | 2000 L/H | 2800 L/H | 4500 L/H（各モデル）
水冷凝縮器
Paris / Shen's casing 熱交換器
電力（最大）
13 kW MAX | 17 kW MAX | 25 kW MAX | 38 kW MAX
重量
280 kg | 320 kg | 360 kg | 620 kg
電源
3p-380V 50Hz（標準）；オプション：三相 220V 60Hz、400V 50Hz、440V 60Hz
オプション機能
温度拡張 -40℃〜+150℃; 流量制御 0.5 L/minまで; 不凍液出口圧増圧制御; 温度/流量/圧力の高精度制御; CAN通信バス
技術仕様一覧
新エネルギー用モーター・バッテリーテスト向けに設計された動的温度制御循環装置。HRHC-Nシリーズは、試験台やラボ用途での温度と流量の精密制御を提供し、ローカルおよびリモート操作、統合された安全保護機能を備えています。
適用車種
- ハイブリッド電気自動車
- 純電気自動車
- 水素エンジン車
- 燃料電池電気自動車
- レンジエクステンダー車
- その他の新エネルギー車
自動車分野での用途
新エネルギー車の開発・検証において、永久磁石同期モータ、切替リラクタンスモータ、誘導（非同期）モータおよびそのコントローラの精密温度制御を目的に設計されています。
製品の利点
- Siemens製7インチカラータッチスクリーンを搭載し、ローカル／リモート操作に対応。
- 負荷自動異常保護機能を備え、試験台および機器の安全性を確保する信号出力を提供。
- 主要部品は国際メーカー製を採用（コンプレッサ、膨張弁、センサ等）し、信頼性の高い性能を実現。
- 工業環境に適した高圧静電粉体塗装によるプロフェッショナルな筐体仕上げ。
- 補助機器や拡張制御機能など、用途に応じたモジュラーオプションを提供可能。
技術仕様（表）
model
HRHC-N475W | KHRHC-N4A10W | HRHC-N4A15W | HRHC-N4A25W
温度範囲
-40℃～+100℃
温度制御精度
±0.5℃
温度フィードバック
Pt100
温度表示分解能
0.01k
流量出力制御
3～30 L/min (HRHC-N475W); 3～40 L/min (その他モデル)
流量制御精度
±0.3 L/min
圧力表示
Jeffron圧力センサ；タッチスクリーンに表示
加熱能力
7.5 kW | 10 kW | 15 kW | 25 kW
各温度における冷却能力（モデル別）
100℃時: 7.5 kW | 10 kW | 15 kW | 25 kW
20℃時: 7.5 kW | 10 kW | 15 kW | 25 kW
0℃時: 7.5 kW | 10 kW | 15 kW | 25 kW
-20℃時: 4.5 kW | 6 kW | 10 kW | 16 kW
-40℃時: 1.8 kW | 2.5 kW | 4 kW | 6.5 kW
コンプレッサ
Emerson Valley Wheel / Danfoss Scroll Compressor
膨張弁
Emerson / Danfoss Thermal Expansion Valve
オイルセパレータ
Emerson
ドライフィルタ
Emerson / Danfoss
蒸発器
高効率プレート熱交換器
入力・表示装置
Siemens 7インチカラータッチスクリーン
安全保護
セルフ診断; 冷凍過負荷保護; 高圧スイッチ; 過負荷リレー; 熱保護装置; 低液位保護; 高温保護; センサ故障保護
完全密閉システム
システム全体が完全密閉：高温でのオイルミストなし；低温時に空気からの吸湿なし；低温時には熱媒体を自動補給。
冷媒
R404A / R507C
接続寸法
G3/4
水冷 25℃（循環要件）
1500 L/H | 2000 L/H | 2800 L/H | 4500 L/H（各モデル）
水冷凝縮器
Paris / Shen's casing 熱交換器
電力（最大）
13 kW MAX | 17 kW MAX | 25 kW MAX | 38 kW MAX
重量
280 kg | 320 kg | 360 kg | 620 kg
電源
3p-380V 50Hz（標準）；オプション：三相 220V 60Hz、400V 50Hz、440V 60Hz
オプション機能
温度拡張 -40℃〜+150℃; 流量制御 0.5 L/minまで; 不凍液出口圧増圧制御; 温度/流量/圧力の高精度制御; CAN通信バス
技術仕様一覧
- シリーズ / 型番: HRHC-N Series (例: HRHC-N475W, KHRHC-N4A10W, HRHC-N4A15W, HRHC-N4A25W)
- 温度範囲: -40℃ ～ +100℃ (標準)
- 温度制御精度: ±0.5℃
- 温度フィードバックセンサ: Pt100
- 温度表示分解能: 0.01k
- 流量出力制御: 標準 3–30 L/min (一部モデル 3–40 L/min)
- 流量制御精度: ±0.3 L/min
- 圧力表示: Jeffronセンサ、タッチスクリーン表示
- 加熱能力オプション: 7.5 kW, 10 kW, 15 kW, 25 kW
- 冷却能力: 上記の技術パラメータ参照
- コンプレッサ: Emerson Valley Wheel または Danfoss Scroll
- 膨張弁: Emerson または Danfoss
- 蒸発器タイプ: 高性能プレート熱交換器
- ユーザーインターフェース: Siemens 7インチカラータッチスクリーン（ローカル＋リモート制御対応）
- 安全保護: セルフ診断、過負荷および高/低保護、センサ故障保護
- システム: 完全密閉冷媒システム（オイルミストと吸湿を防止）
- 冷媒: R404A / R507C
- 接続: G3/4
- 水循環要件（25℃）: モデルにより1500–4500 L/H
- オプション電圧および拡張機能; CANバスおよび温度/流量/圧力の拡張制御オプション
