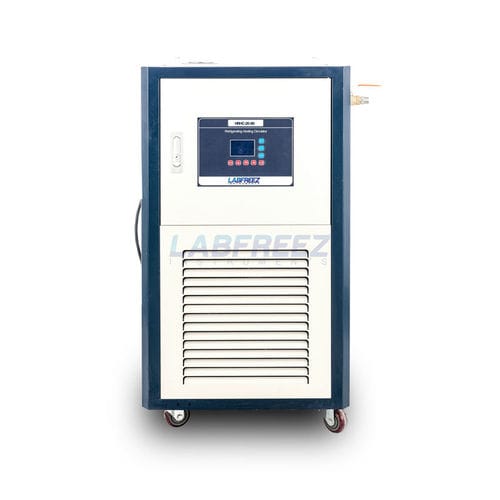

冷却循環サーモスタット HRHC-200-40

高温用

説明
HRHCシリーズは、冷却と加熱を一体化した密閉式冷凍加熱循環チラーで、ジャケット反応器などの装置における温度の上昇・下降を精密に制御するために設計されています。冷却と電気加熱を1台で供給し、産業用途での正確な温度管理を実現します。

設計と作動
熱伝達回路全体は完全閉鎖の液循環で動作し、循環とは独立した機械的に接続された膨張容器を備えています。膨張容器内の媒体温度は高温運転時でも≤50°Cを保ちます。閉鎖回路により低温時の水蒸気吸収を防ぎ、高温時のオイルミスト発生を抑制して熱媒体の寿命を延ばします。適切な熱媒体を用いれば、同一装置で-95°Cから+350°Cまで連続制御が可能です。利用可能な冷却能力の範囲：1 kW～100 kW。

主な特長

• 冷却と加熱を統合した1台での動的温度制御
• 循環から独立した膨張容器を備えた完全閉鎖循環システム
• 低温での水蒸気吸収防止、高温でのオイルミスト発生防止
• 適切な熱媒体で非常に広い温度制御範囲を実現（-95°C～+350°C）
• ジャケット反応器などの精密な温度サイクルが必要なプロセス装置向けに設計

技術仕様

• 型式：HRHC-200-40
• 対応反応器容量：200 L
• タンク容量：50 L
• 温度範囲：-40 ～ +200 °C
• 周囲温度：5 ～ 35 °C
• 周囲湿度：≤70%
• 電源：3P 380V ±10% / 50Hz
• 総電力：26,360 W；加熱出力：18,000 W
• 圧縮機：密閉型、1台、7,360 W
• 冷却能力：22,080 W @30°C；13,248 W @10°C；8,832 W @0°C；2,940 W @-20°C；368 W @-40°C
• 循環ポンプ：750 W；揚程 28 m；流量 56 L/min；圧力 ≤0.2 MPa
• 冷媒：R22（変更可能）
• 表示：LCD、キー操作；センサー：PT100；制御精度：±1°C
• 構造：冷板塗装による防食処理
• 外部循環接続：6点式コネクタ、6点×3 m の金属循環配管×2本付属
• 推奨循環流体：Grade A シリコーンオイル（別売）
• 本体寸法（W×D×H）：829 × 1071 × 1410 mm；正味重量：243 kg；梱包寸法：1190 × 880 × 1530 mm；梱包重量：310 kg
