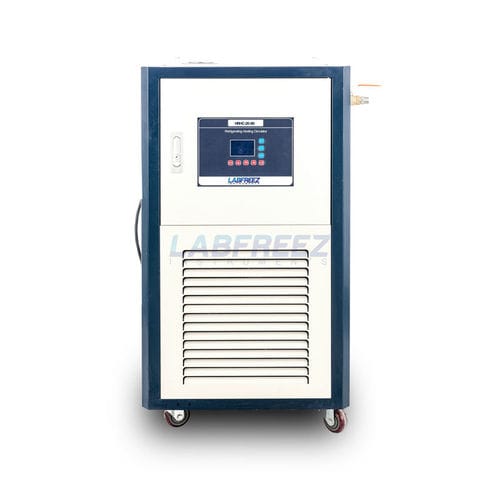

冷却循環サーモスタット HRHC series

高温用

用途
HRHCシリーズは、ジャケット付き反応器などの温度上昇・降下を高精度で制御するための加熱・冷却一体型冷却循環加熱器です。システムは完全閉鎖式の液体循環を採用し、機械的に接続された膨張容器で伝熱媒体を広い温度範囲で保護します。

特長

• 加熱・冷却一体型タンクにより大きな熱交換面積を確保し、短時間で温度変化が可能でかつ油量を低減。
• 加熱・冷却の連続運転が可能。コンプレッサー方式の冷却で高温からの急速冷却を実現。
• 閉ループ設計により低温での水分吸収や高温での油霧化を防ぎ、伝熱油寿命を延長。
• セルフ診断、冷凍機過負荷保護、高圧スイッチ、過負荷リレー、熱保護、過温度保護などの安全機能。
• 温度、温度変化、変化率などの多方向測定に基づきPIDパラメータを連続補正する適応制御。
• 外部・内部のPT100温度センサ補正機能。
• CFC/HCFCフリー冷媒の採用。
• 安定した温度制御により化学反応速度を精密制御。
• 加熱配管は産業用無縫合304ステンレス製、厚さ3.0 mm。
• 高温耐性のあるコンプレッサーと循環ポンプを採用し安定性能を確保。
• 無接点リレーで静音・スパーク無・長寿命のスイッチング。
• 設定温度と実測温度を同時表示し、過温度アラーム値を表示。
• 循環液の効率的な充填・排液設計。
• 長距離輸送に対応する高揚程設計と304ステンレス編組ホースの採用。

共通仕様
冷却方式：密閉式コンプレッサー
循環ポンプ：密閉型漏れ防止タイプ
入出ノズル：低位入口・高位出口構成
温度制御：マイコン制御、LCD、PID適応制御
安全機能：遅延、漏れ検知、過電流、過熱保護
本体仕上げ：耐食性プラスチック塗装

80~100L モデル（代表例）

• モデル：HRHC-100-20 | HRHC-100-30 | HRHC-100-40
• 適合ジャケット反応器：80–100 L
• タンク容量 (L)：30
• 加熱容量 (L)：3
• 加熱タンク寸法 (mm)：Ø90×300 | Ø90×300 | Ø90×480
• オイルタンク寸法 (mm)：300×300×120 | 300×300×120 | 450×150×450
• 最大温度範囲 (°C)：-20 ~ +200 | -30 ~ +200 | -40 ~ +200
• 無負荷最低温度 (°C)：-20 | -32 | -42
• 電源：380V±10% 50Hz（オプションあり）
• 加熱出力 (W)：12000
• 冷却能力 (W)：15700–3690 | 15700–3690 | 10280–2565
• 温度制御範囲：-100°C – 400°C
• 制御精度：±0.1°C
• センサ：PT100
• 流体粘度：最大 500 C.S.T
• 循環ポンプ出力 (W)：280、揚程：10 m、流量：35 L/min、圧力：4 MPa
• 冷媒例：R404（CFC/HCFCフリー）
• 表示分解能：0.1°C
• 外形寸法 (mm)：1070×800×1430（例）
• 重量 (kg)：158–165

オプション

• HRHC0001：代替電源（3P-220V、3P-480V、110V）
• HRHC0002：防爆仕様
• HRHC0003：伝熱油の提供
• HRHC0004：二重入出力構成

技術仕様

• シリーズ：HRHC
• SKU：HRHC-Series
• 製品種別：高低温冷却循環加熱器（加熱・冷却一体型）
• 用途：ジャケット反応器等の温度制御
• 連続使用範囲：システム依存、典型的に -95°C 〜 +350°C
• 温度精度：±0.1°C、センサ：PT100
• 制御：マイコン制御、LCD、PID適応調整
• 流体接続：304ステンレスホースおよび配管、加熱管は無縫合304 SS 3.0 mm
• ポンプ／コンプレッサー：高温安定性の産業用機器
• 安全機能：セルフ診断、過負荷保護、高圧スイッチ、過温度保護
• オプション：防爆、代替電源、伝熱油、二重ポート
