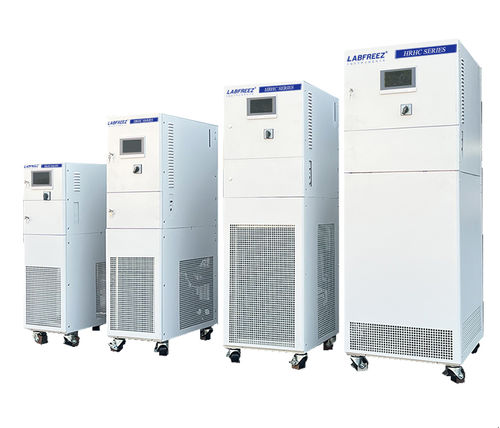

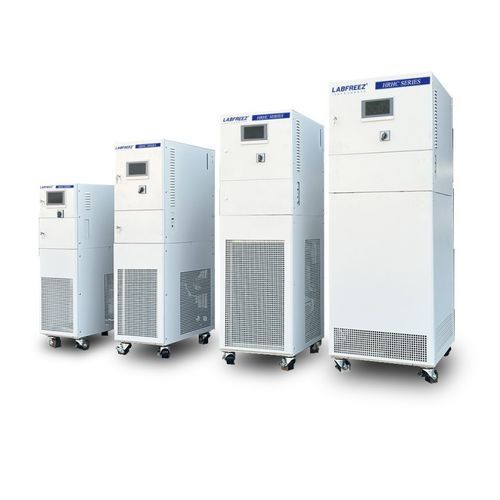

冷却循環サーモスタット HRHC series

高温用

用途：HRHCシリーズの密閉式冷凍・加熱循環装置は、反応器、オートクレーブ、パイロット設備、ミニプラント、二重ジャケット反応器、フローリアクター、蒸留装置、材料試験装置、組成化学、半導体プロセス、真空チャンバー等の外部温度制御に適しています。

主な利点と機能

• 密閉型の閉ループ循環により、熱伝導媒体の汚染を防ぎ寿命を延長。
• 広い動作温度域（機種・媒体により例：-100°C〜+350°Cまで対応するバリアントあり）。
• フィードフォワード方式を併用した二重ループPID制御により、材温とジャケット温度を高精度に管理。
• 高いプロセス安定性と再現性。
• プレート熱交換器と専用加熱ラインにより加熱／冷却応答が向上。
• 冷却能力は機種により0.5〜500 kWのレンジ。
• 4インチ／7インチ／10インチのTFTタッチスクリーン（オプション）でグラフィック表示・エクスポート可能。
• 総合的なアラーム・安全機能を搭載。

構造設計

• 膨張容器を備えた完全閉鎖液循環系で熱媒体の消費および揮発を低減。
• プレート熱交換器により圧力上昇なく急速な温度変化が可能。
• 連続制御の例：-80°C〜190°C、-70°C〜220°C、-88°C〜170°C、-55°C〜250°C、-30°C〜300°C（バリアントによる）。

表示機能

• 全てのプロセス温度と温度曲線の表示（ズーム・エクスポート対応）。
• 膨張容器の液面表示、冷凍機／加熱器／ポンプの稼働状態表示。
• 温度制御モード、材質および熱媒体の選択。
• 上限／下限温度設定、ジャケットと材質の温度差設定、低液面／空運転アラーム。
• コンプレッサーの手動／自動設定、レシピ／プログラム管理。

プロセス制御の原理

• 二重ループ制御：マスタPID（材温）とスレーブPID（ジャケット／循環）にフィードフォワードを組み合わせ、遅れや立ち上がりオーバーを低減。

高い再現性

• システム設計と制御戦略により、スケールアップや量産での高い測定再現性とプロセス再現性を実現。

循環ポンプ

• 高温対応の磁気駆動ポンプまたはシールド駆動の無漏洩ポンプを採用し、漏れリスクを低減し低騒音で高流量を実現。

電子膨張弁

• 広域ダイナミック温度制御のため、電子膨張弁（例：Emerson）を使用し、微小ステップで冷媒量を精密に制御。

構成ソフトウェア（オプション）

• PC接続により画面キャプチャ、曲線記録、レシピ管理が可能。
• 最大200 mの遠隔通信、簡易な温度設定とアラーム記録機能。

安全保護

• 多重保護：相順検出、漏電保護、冷凍回路の高／低電圧保護、ポンプ／コンプレッサー過負荷、液面高低検出、独立した二重過温保護、水保護、循環ライン遮断検出等。アラームはタッチ画面に表示。

接続配管（品目 / 温度範囲 / 接続ポート）：
フッ素ゴムホース - -30~200°C - Φ12*16, Φ16*22, Φ20*26
金属保温配管 - -60~250°C - DN15, DN20, DN25, M24*1.5, M30*1.5, M38*1.5

データインターフェース & ソフト（標準構成）：

• PT100温度センサ入力。
• USBデータエクスポート。
• RS485（MODBUS RTU）インターフェースおよびアラーム接点出力。

熱伝導媒体

• システム安定性のため媒体選定が重要です。LABFREEZ熱伝導媒体は10L、25L、30L、200Lの容器で供給可能です。

オプション

• 4–20 mA測定入力および設定入力。
• EthernetまたはRS232（MODBUS）インターフェース、PC用操作ソフトウェア。
• タッチスクリーンを備えた外部制御ボックス。

共通仕様

• 制御方式：フィードフォワードPID、PLC制御。
• プログラム：20グループ × 45セグメント。
• 温度センサ：循環媒体用PT100、原料用PT100（3計測点）；4–20 mAはオプション。
• 操作パネル：温度曲線表示・記録対応のカラ―TFTタッチスクリーン（4"、7"、10"）。
• 冷却能力：0.5–500 kW（機種により異なる）。
• 熱交換器：プレート熱交換器。
• ポンプ：磁気駆動またはシールド駆動の無漏洩ポンプ。
• 安全：セルフ診断、過負荷保護、熱保護、高圧スイッチ等。

仕様

• ブランド：Labfreez Instruments
• モデル／シリーズ：HRHC Series
• 使用温度（例）：最低 -100°C 〜 最高 +250°C（バリアントによる）
• 制御：二重ループPID（フィードフォワード）、PLC、レシピプログラム
• インターフェース：PT100、USBエクスポート、RS485（MODBUS）；オプションでEthernet／RS232／4–20 mA
• 表示：カラ―TFTタッチスクリーン（4"、7"、10"）
• 循環ポンプ：磁気駆動またはシールド駆動の無漏洩ポンプ
• 冷却能力：0.5–500 kW（機種による）
