一段冷凍機 UIC-P series

フランジ取り付け

簡潔な説明

• -80°C、-100°C、-120°C、-135°C のミックス冷媒による冷却オプション
• 浸漬冷却プローブのコイルはサイズをカスタム可能；材質：ステンレスまたはPTFEコーティング
• 有名ブランドのコンプレッサーを採用
• 水系蒸気や有機溶媒蒸気の捕集に対応
• Parylene の真空コーティングや真空トラップ用途に適合
• 高真空系トラップや低温バスの冷却に適用可能

概要

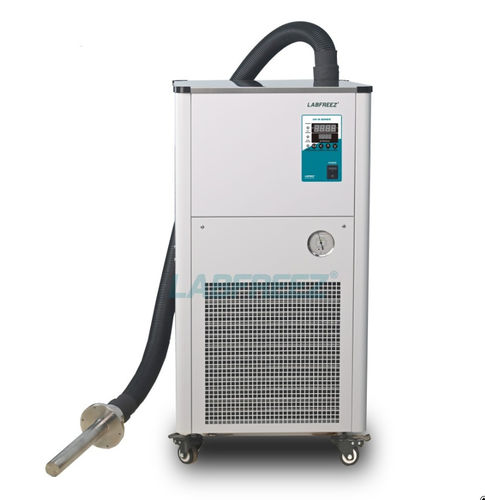

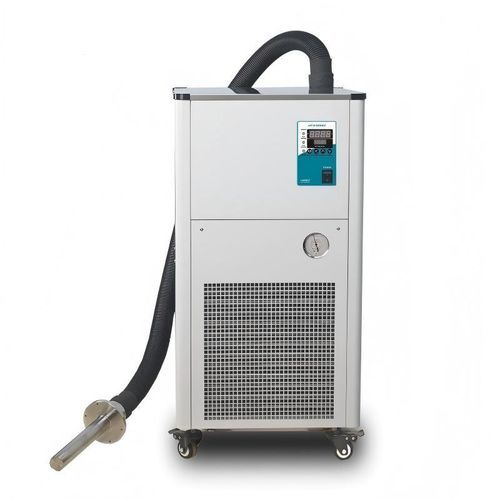

UIC-P シリーズの超低温浸漬冷却プローブは、単段圧縮冷凍方式と高効率のミックス冷媒を用い、深低温冷却性能を実現します。プローブは軽量で柔軟なホースで冷凍機本体に接続されます。代表的な用途は Parylene の真空コーティング、ガス凝縮物の捕集、低温バス、あるいは低温実験用のコールドトラップやリキッドタンクとの併用です。モデルや構成により約 -145°C まで到達可能です。コイル蒸発器（冷却プローブ）は寸法をカスタムして対応できます。

主な特徴

• モデル依存で最小到達温度は約 -145°C
• コンパクト設計で設置が容易
• 連続した超低温運用に適した高速冷却
• 高速度の水蒸気捕集により油やガスの逆流を低減
• 液体窒素の使用を不要にし、コストと取り扱いリスクを削減

適用範囲

• コールドトラップやヘリウム質量分析器のリーク検出での液体窒素代替
• フランジ取付け機械ポンプ用の低温バッフル
• 少流量ガスの超低温冷却
• 狭小スペースでの水蒸気、油、ガスの凝縮および捕集
• ガスクロマトグラフィーにおけるコールドフォーカシングおよび熱脱着
• Parylene 真空コーティング処理
• 高真空システムのトラップ冷却

仕様（表）
モデル | 最大温度 | 冷却能力 @-100°C | コイル外径 (mm) | コイル長さ (mm) | ホース長さ (mm) | 総消費電力 (W) | 電源 (V/Hz) | 重量 (kg) | 寸法 (mm)
UIC-80P | -80°C | 20 W | 25 | 300 | 1400 | 660 | 220/50 | 57 | 300*550*580
UIC-100P | -100°C | 150 W | 60 | 380 | 1400 | 860 | 220/50 | 72 | 440*520*930
UIC-120P | -120°C | 100 W | 16 | 600 | 1400 | 910 | 220/50 | 78 | 440*520*980
UIC-135P | -135°C | 50 W | 40 | 300 | 1400 | 970 | 220/50 | 92 | 500*550*1200

技術仕様

• シリーズ名：UIC-P Series（超低温浸漬冷却プローブチラー）
• 到達可能最低温度：約 -145°C（モデル・構成に依存）
• 代表モデルと主要データ：UIC-80P（最大 -80°C、20 W @ -100°C）、UIC-100P（最大 -100°C、150 W @ -100°C）、UIC-120P（最大 -120°C、100 W @ -100°C）、UIC-135P（最大 -135°C、50 W @ -100°C）
• 冷却プローブ／コイル：各種外径と長さ、長さ・直径はカスタム可能
• ホース接続長：標準 1400 mm（要望により調整可能）
• 電源：220 V / 50 Hz（標準）、モデル毎の総電力は仕様参照
• 典型的な用途：コールドトラップのLN2代替、真空コーティング（Parylene）、低温トラップ、ガスクロマトグラフィーのコールドフォーカス
