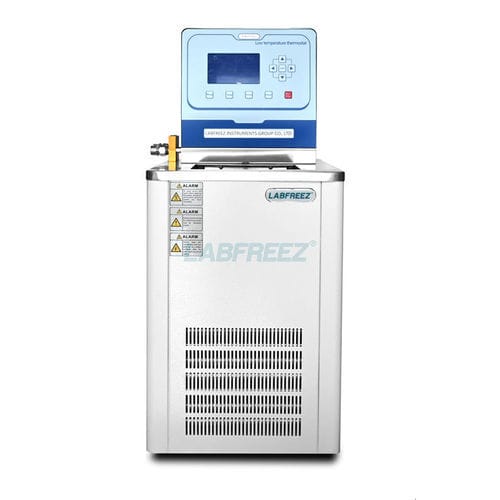

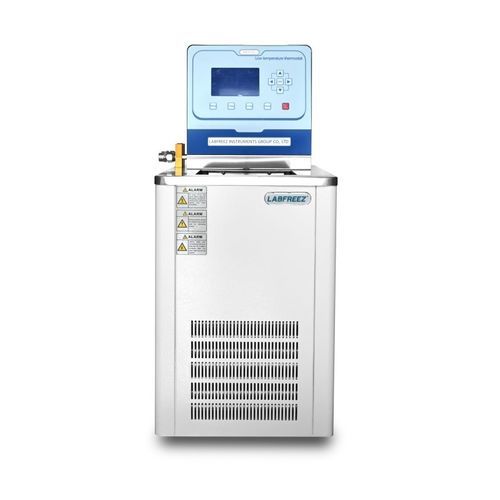

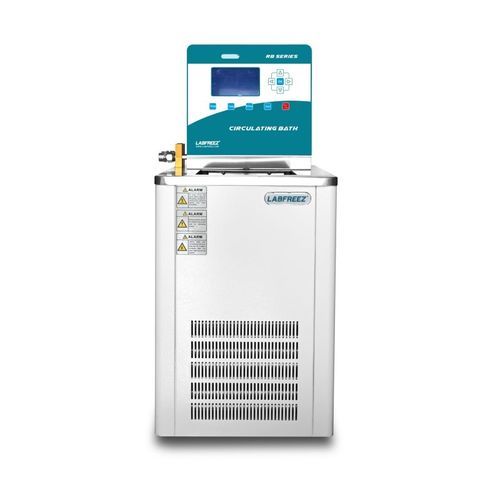

冷却恒温槽 RHB-2 series

コンパクトステンレス製加熱

製品概要
本加温・冷却恒温浴槽は、石油・化学、電子計測、物理、化学、生物工学、医療・保健、ライフサイエンス、軽工業・食品、物理試験・化学分析などの研究部門や生産部門で広く使用されます。冷温の制御が可能で、均一な温度の液体環境を提供します。コンプレッサーは高温時にも直接起動して冷凍動作が可能で、装置は直接加温または冷却として使用できるほか、リアクター、自動合成装置、抽出・凝縮装置の補助熱源としても利用できます。

主な特徴

• デジタル表示分解能：0.01°C
• 温度変動：±0.05°C
• 制御可能温度範囲：-120~200°C（機種により異なる、仕様表参照）
• 容量ラインナップ：6L、10L、15L、20L、30L、50L、100L。特殊寸法は別注対応

技術的特徴

• フロン不使用の完全密閉型環境対応コンプレッサー冷却システム。高温起動に耐える設計のコンプレッサー
• 温度制御：高精度PT100センサー（AAA）を用いたPID自動温度制御プログラム内蔵。大画面高輝度LCD、二言語表示対応。表示分解能0.01°Cにより精密で安定した制御を実現
• 内部循環：ポンプの自己発熱を防ぐ無発熱遠心循環ポンプ。多孔質U字リフラックス循環設計により槽内に乱流かつ高均一な流れ・温度場を実現
• 構造：耐老化電着塗装の外装、内槽および作業台は高品質S304ヘアラインステンレス製、Rコーナーの丸角設計で作業者の安全性を確保
• 液体交換のための排水システムを装備
• 安全保護：停電保護、上限/下限温度警報、低水位保護および警報、温度暴走保護および警報、加熱体の低水・空焚き防止および防爆機能、コンプレッサーの過熱・過電流保護

オプション機能

• 外部循環系のリアルタイム監視・制御用外部PT100温度センサー
• 1〜30の温度制御プログラム内蔵（プログラム自動制御とリアルタイム状態表示）
• Modbus RTUプロトコル対応のRS232またはRS485通信インターフェース（ホストPC接続用）
• 外部撹拌機を必要とせず試料を直接撹拌できる浴槽内蔵型磁気撹拌システム（オプション）
• 発熱反応の迅速冷却や制御用の槽内冷却コイル（オプション）
• 浸漬試料の高さを調整できる高さ調節可能な浸漬載台（オプション）
• 構造をコンパクトにし重心を下げ安定性を高める横型仕様の選択（オプション）

仕様（表）
Model | 温度範囲 (°C) | 温度均一性 (°C) | 槽寸法 (mm) L×W×D | 容量 (L) | 開口サイズ (mm) | 冷却能力 (W) @20°C | 流量 (L/min)
RHB-2-0506 | -5~200 | ±0.05 | 275×195×120 | 6 | 180×140 | 600 | 13
RHB-2-0510 | -5~200 | ±0.05 | 275×195×180 | 10 | 180×140 | 900 | 13
RHB-2-0515 | -5~200 | ±0.05 | 300×250×200 | 15 | 235×160 | 1500 | 13
RHB-2-0520 | -5~200 | ±0.05 | 300×250×270 | 20 | 235×160 | 2000 | 13
RHB-2-0530 | -5~200 | ±0.05 | 440×325×210 | 30 | 310×280 | 2700 | 13
RHB-2-0550 | -5~200 | ±0.05 | 500×340×300 | 50 | 350×300 | 4000 | 13
RHB-2-05100 | -5~200 | ±0.05 | 625×400×400 | 100 | 400×380 | 7000 | 13
RHB-2-1006 | -10~200 | ±0.05 | 275×195×120 | 6 | 180×140 | 800 | 13
RHB-2-1010 | -10~200 | ±0.05 | 275×195×180 | 10 | 180×140 | 1200 | 13
RHB-2-1015 | -10~200 | ±0.05 | 300×250×200 | 15 | 235×160 | 1800 | 13
RHB-2-1020 | -10~200 | ±0.05 | 300×250×270 | 20 | 235×160 | 2300 | 13
RHB-2-1030 | -10~200 | ±0.05 | 440×325×210 | 30 | 310×280 | 3000 | 13
RHB-2-1050 | -10~200 | ±0.05 | 500×340×300 | 50 | 350×300 | 4300 | 13
RHB-2-10100 | -10~200 | ±0.05 | 625×400×400 | 100 | 400×380 | 7500 | 13
RHB-2-2006 | -20~200 | ±0.05 | 275×195×120 | 6 | 180×140 | 1200 | 13
RHB-2-2010 | -20~200 | ±0.05 | 275×195×180 | 10 | 180×140 | 1600 | 13
RHB-2-2015 | -20~200 | ±0.05 | 300×250×200 | 15 | 235×160 | 2200 | 13
RHB-2-2020 | -20~200 | ±0.05 | 300×250×270 | 20 | 235×160 | 2700 | 13
RHB-2-2030 | -20~200 | ±0.05 | 440×325×210 | 30 | 310×280 | 3400 | 13
RHB-2-2050 | -20~200 | ±0.05 | 500×340×300 | 50 | 350×300 | 4700 | 13
RHB-2-20100 | -20~200 | ±0.05 | 625×400×400 | 100 | 480×380 | 7900 | 13
RHB-2-3006 | -30~200 | ±0.05 | 275×195×120 | 6 | 180×140 | 1700 | 13
RHB-2-3010 | -30~200 | ±0.05 | 275×195×180 | 10 | 180×140 | 2100 | 13
RHB-2-3015 | -30~200 | ±0.05 | 300×250×200 | 15 | 235×160 | 2700 | 13
RHB-2-3020 | -30~200 | ±0.05 | 300×250×270 | 20 | 235×160 | 3200 | 13
RHB-2-3030 | -30~200 | ±0.05 | 440×325×210 | 30 | 310×280 | 3900 | 13
RHB-2-3050 | -30~200 | ±0.05 | 500×340×300 | 50 | 350×300 | 5200 | 13
RHB-2-30100 | -30~200 | ±0.05 | 625×400×400 | 100 | 480×380 | 8400 | 13
RHB-2-4006 | -40~200 | ±0.05 | 275×195×120 | 6 | 180×140 | 2300 | 13
RHB-2-4010 | -40~200 | ±0.05 | 275×195×180 | 10 | 180×140 | 2900 | 13
RHB-2-4015 | -40~200 | ±0.05 | 300×250×200 | 15 | 235×160 | 3400 | 13
RHB-2-4020 | -40~200 | ±0.05 | 300×250×270 | 20 | 235×160 | 3900 | 13
RHB-2-4030 | -40~200 | ±0.05 | 440×325×210 | 30 | 310×280 | 4600 | 13
RHB-2-4050 | -40~200 | ±0.05 | 500×340×300 | 50 | 350×300 | 5800 | 13
RHB-2-40100 | -40~200 | ±0.05 | 625×400×400 | 100 | 480×380 | 9000 | 13
RHB-2-5006 | -50~200 | ±0.05 | 275×195×120 | 6 | 180×140 | 2700 | 13
RHB-2-5010 | -50~200 | ±0.05 | 275×195×180 | 10 | 180×140 | 3400 | 13
RHB-2-5015 | -50~200 | ±0.05 | 300×250×200 | 15 | 235×160 | 3900 | 13
RHB-2-5020 | -50~200 | ±0.05 | 300×250×270 | 20 | 235×160 | 4500 | 13
RHB-2-5030 | -50~200 | ±0.05 | 440×325×210 | 30 | 310×280 | 5200 | 13
RHB-2-5050 | -50~200 | ±0.05 | 500×340×300 | 50 | 350×300 | 6400 | 13
RHB-2-50100 | -50~200 | ±0.05 | 625×400×400 | 100 | 480×380 | 9800 | 13

特長 / 技術仕様

• モデルファミリー: RHB-2 Series
• 表示分解能: 0.01°C
• 温度安定性/変動: ±0.05°C
• 温度制御: PT100センサーによるPID制御
• 冷却: 完全密閉型コンプレッサー、フロン不使用
• 内部ポンプ: 無発熱遠心循環ポンプ；槽内均一化のための多孔質U字リフラックス
• 槽材質: S304ヘアラインステンレス；本体: 電着塗装
• 選択可能な槽容量: 6, 10, 15, 20, 30, 50, 100 L（別注サイズ対応）
• 安全: 停電保護、高低温アラーム、低水警報、空焚き防止、コンプレッサー保護
• オプション/インターフェース: 外部PT100、プログラム制御、RS232/RS485 (Modbus RTU)、磁気撹拌、内蔵冷却コイル、可変浸漬台
