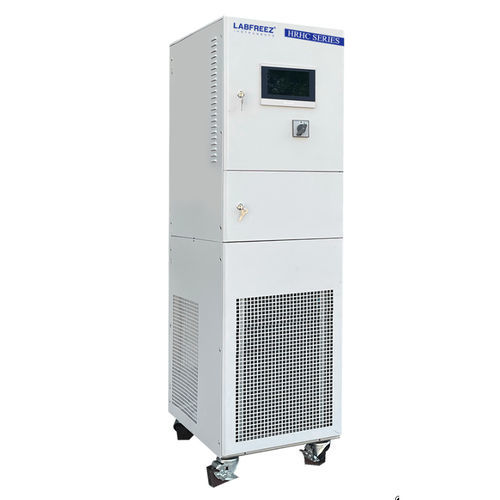

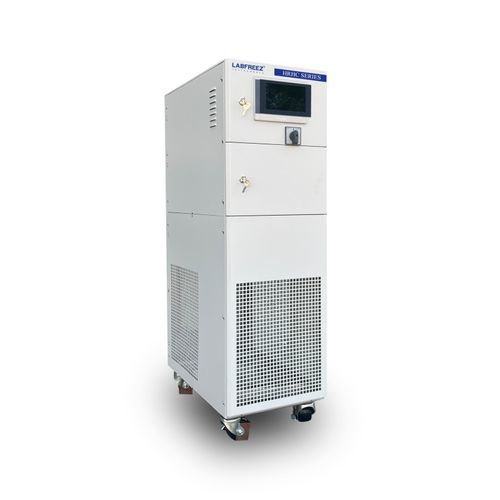

冷却循環サーモスタット HRHC-625W

高温用

製品概要
HRHCシリーズは、-60°C〜+250°Cの広い動作範囲でサンプルやプロセス機器の動的温度制御を実現する密閉式の冷却・加温循環装置です。閉ループの液体循環により、実験室およびパイロット用途で高精度かつ再現性のある温度制御を提供します。

用途
HRHCは、ジャケット反応器、ガラス反応器、オートクレーブ、パイロットプラント、ミニプラント、スケールアップ、二重壁反応器、アドバンスドフローレアクター、蒸留・真空プロセス、材料試験装置、半導体プロセス用真空チャンバーなどに接続できます。

利点と機能

• 密閉循環システムにより汚染を最小化し、循環液の寿命を延長します。
• 構成により広い動作温度域（例：-100°C〜+350°Cまで、冷媒交換不要の構成あり）を実現します。
• フィードフォワード付きPID制御により高い安定性と再現性を確保します。
• プレート熱交換器と最適化された加熱配管により加熱・冷却速度を向上させます。
• 冷却能力はモデルにより約0.5 kWから数百kWまで対応可能です。
• 4インチ、7インチ、10インチのTFTタッチディスプレイをオプションで選択可。
• 包括的な警報および安全機能を備えます。
• 高温からの迅速な冷却が可能です。
• 遠隔通信・制御ソフト（オプション）により長距離通信を実現します。
• 実験室やプラントへの組み込みに適したコンパクト設計です。

構造設計
高効率プレート熱交換器を備えた完全閉鎖配管設計と、揮発を抑える温度制限付き膨張容器を採用しています。利点：

• 膨張容器内の媒体のみが空気に触れ（容器温度は約60°Cに制限）、揮発リスクを低減します。
• 高温域での伝熱媒体の揮発が発生しません。
• 広い温度範囲で連続制御を行う際に伝熱媒体の交換が不要（例：-80°C〜190°C、-70°C〜220°C、-88°C〜170°C、-55°C〜250°C、-30°C〜300°C 等、構成に依存）で圧力上昇がありません。

表示 / 制御機能

• プロセス温度表示（製品温度・ジャケット温度）。
• 膨張容器の液面表示。
• 冷凍システム、ヒーター、循環ポンプの稼働表示。
• 温度制御モードの選択（製品温度／伝熱媒体）。
• 上限・下限温度の設定。
• ジャケットと反応物の温度差設定。
• 低液面アラーム。
• 圧縮機の手動/自動切替。
• 温度曲線表示（拡大・エクスポート可能）。
• レシピ／プログラム設定およびアラームログ表示。

制御原理
マスタ／スレーブの二重PIDループとフィードフォワードを採用し、遅れとオーバーシュートを最小化します。マスターPID出力にフィードフォワードを組み合わせてスレーブの目標値を作成し、温度勾配の精密制御と高速な応答を実現します。

循環ポンプ
高温対応の磁力駆動ポンプや漏れのないシールド駆動ポンプを採用し、漏れリスクを最小化します。低騒音で選定モデルに応じた流量・圧力を提供します。

電子膨張弁
電子膨張弁（例：Emerson）を用いた広域の動的冷凍制御により、冷媒流量を精密に制御（ステッピング制御 例：0–750ステップ/分）し冷凍性能を向上させます。

構成ソフトウェア（オプション）

• Ethernet/RS232/RS485等のインターフェースでPC接続が可能、コントローラ画面の記録・表示が可能です。
• 適切なインターフェースにより通信距離は約200 mまで対応可能です。
• ソフト機能：簡単な温度設定、リアルタイム制御画面、曲線記録、プログラム選択、アラーム記録。

安全保護
位相保護、漏電保護、冷凍高低圧・電圧保護、ポンプ過負荷保護、圧縮機過負荷保護、高低液面保護、独立した二重過温度保護、水保護、循環ライン遮断保護など多岐にわたる自己診断・保護機能を備えます。

接続配管（資料例）
Items | 温度範囲 | インターフェース口径
フッ素ゴムホース | -30~200°C | Φ12×16, Φ16×22, Φ20×26
金属保温管 | -60~250°C | DN15, DN20, DN25, M24×1.5, M30×1.5, M38×1.5

データインターフェース & ソフトウェア（標準）

• PT100温度センサ入力。
• USBデータ出力インターフェース。
• RS485インターフェース（MODBUS RTUプロトコル）。
• アラーム接点出力。

伝熱媒体
安定動作のために伝熱媒体の選定は重要です。LABFREEZは伝熱媒体を各種容量（10L、25L、30L、200L）で供給します。作業温度に応じて媒体を選択してください。

オプション機能

• 4–20 mA 温度測定入力。
• 4–20 mA 温度指令入力。
• Ethernetインターフェース。
• RS232インターフェース（MODBUSプロトコル）。
• PC操作ソフト（Ethernet要）。
• タッチスクリーン搭載の外付け制御ボックス。

主な仕様 / 技術データ

• 制御方式：フィードフォワードPID、PLC制御。
• 温度制御：製品温度と循環液温度の制御・設定が可能。
• プログラム：最大20プログラム、各45ステップ。
• 通信プロトコル：RS485経由のMODBUS RTU。
• 温度センサ：循環媒体および工程用PT100入力（3測定点）。4–20 mAはオプション。
• 操作パネル：7インチカラータッチスクリーン（温度曲線表示・記録例）。
• 安全：自己診断；圧縮機／ポンプ過負荷保護；高低圧・高低温保護。
• 閉ループシステム：完全閉鎖で油霧や吸湿を防ぎ、低温時の自動補給挙動を抑制。
