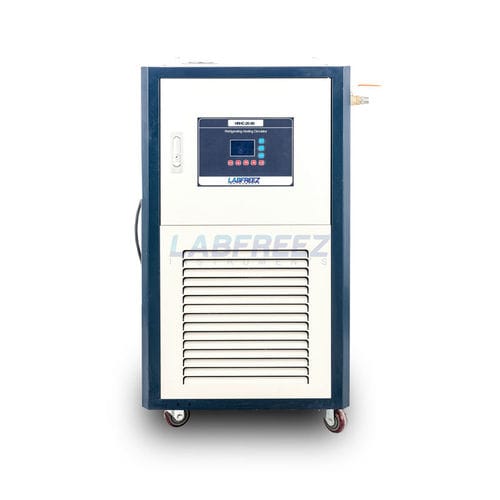

冷却循環サーモスタット HRHC series高温用
お気に入りに追加する
商品比較に追加する
特徴
- その他の特徴
- 冷却, 高温用
- 温度
最大: 350 °C
(662 °F)最少: -95 °C
(-139 °F)- ボリューム
最大: 50 l
(13.21 gal)最少: 30 l
(7.93 gal)- 出力
最大: 100,000 W
(341,214 BTU/h)最少: 1,000 W
(3,412.1 BTU/h)
詳細
製品概要
設計と動作
特徴
共通仕様（概要）
30 L モデル — 例
50 L モデル — 例
注記
技術仕様
- HRHC Series：ジャケット反応器の温度制御向けに設計された冷却・加熱統合循環装置。表示例の温度範囲：-10°C ～ -80°C 〜 +200°C（オプションで −95°C ～ +350°C まで対応可能）。
- 本ページ掲載は30 Lおよび50 Lのモデル（30〜50 Lジャケット反応器に適合）。
- オプション：RS485/Modbus 通信、耐爆モジュール。
設計と動作
- 熱伝導媒体の閉回路循環と機械的に接続された膨張容器を採用。高温運転時でも膨張容器温度は50°C未満に保たれます。
- 閉鎖液循環により低温での水分吸収や高温での油霧揮発を防ぎ、熱媒体の寿命を延長します。
- 同一装置と熱媒体で非常に広い温度範囲の連続制御が可能。冷却能力の目安：1 kW〜100 kW（構成により異なる）。
特徴
- 加熱・冷却一体型タンクで大きな熱交換面積を確保し、昇降温が速く熱媒体量を削減。
- 高温設定域でもコンプレッサー冷凍を併用して冷却速度を向上させ、時間とエネルギーを節約。
- 閉回路により油の酸化や水分影響を低減し、保守間隔を延長。
- 保護機能：自己診断、フリーザー過負荷保護、高圧スイッチ、過負荷リレー、熱保護・高温保護など。
- 適応型PID制御により、温度・変化量・変化率の多方向測定で制御パラメータを継続的に調整。
- 内部／外部PT100センサの較正・補正機能を搭載。
- CFC/HCFC不使用の冷媒を採用。信頼性の高いコンプレッサー（例示）と高温対応循環ポンプを使用。
- 液路：工業用シームレス304ステンレス製加熱管（厚さ3.0 mm）；接続は304ステンレスホース。
- 無接点リレー（火花なし、低騒音）および設定値と実測値の同時表示、過温度アラーム。
- 高揚程設計で長距離搬送に対応。熱伝導媒体の充填作業は効率的で簡便。
共通仕様（概要）
- シリーズ / 型式：HRHC Series
- 機能：ジャケット反応器用 冷却＋加熱 統合循環装置
- 代表的温度能力：概ね −95°C ～ +350°C（オプション）；一般表示範囲：-10°C ～ -80°C 〜 +200°C
- 掲載容量：30 L、50 L（30〜50 L反応器対応）
- 加熱出力：例 6000 W
- 冷却出力：機種依存（ページ内例を参照）
- 制御・センサ：マイコン制御、LCD、PT100、適応PID
- ポンプ・流量：密閉型無漏れポンプ；流量例 約35 L/min；揚程 約10 m；ポンプ出力 約280 W
- 構造：304ステンレス製加熱管 3.0 mm；本体は防食プラスチック塗装
- 冷媒例：R22（記載）— CFC/HCFC不使用オプションあり
- 安全：過負荷、過熱、高圧スイッチ、熱保護、自己診断
- オプション：RS485/Modbus、耐爆モジュール
- 寸法例：720×650×1120 mm；重量は機種により異なる（95〜124 kg）
30 L モデル — 例
- 型式：HRHC-30-20 / HRHC-30-30 / HRHC-30-40
- 適合ジャケット反応器：30 L
- タンク容量：11 L；加熱容量：2 L；加熱タンク寸法：Ø90×300 mm；オイルタンク寸法：300×300×120 mm
- 代表的最大温度範囲：-20 ~ +200°C、-35 ~ +200°C、-40 ~ +200°C；無負荷最小温度例：-22°C、-35°C、-42°C
- 電源：380V±10% 50Hz；加熱出力例：6000 W；冷却出力は機種毎に記載の値
- 流量/圧力：流量 約35 L/min；揚程 約10 m；圧力 約4 MPa；表示分解能 0.1°C
50 L モデル — 例
- 型式：HRHC-50-20 / HRHC-50-30 / HRHC-50-40
- 適合ジャケット反応器：50 L
- タンク容量：11 L；加熱容量：2 L；加熱タンク寸法：Ø90×300 mm；オイルタンク寸法：300×300×120 mm
- 代表的最大温度範囲：-20 ~ +200°C、-30 ~ +200°C、-40 ~ +200°C；無負荷最小温度例：-22°C、-32°C、-42°C
- 電源：380V±10% 50Hz；加熱出力例：6000 W；冷却出力は機種毎に記載の値
- 流量/圧力：流量 約35 L/min；揚程 約10 m；圧力 約4 MPa；表示分解能 0.1°C
注記
- 上記の表や範囲は30 L/50 Lバリアントの代表例です。オプション仕様や拡張温度範囲（+250°C、+300°C）および耐爆仕様は対応可能です。
- 通信オプション（RS485/Modbus）および耐爆モジュールはオプション機能です。
技術仕様
- SKU：HRHC
- 制御温度範囲（例）：-100°C ～ 400°C；制御精度：±0.1°C
- センサ：PT100；媒体粘度例：500 C.S.T
- 循環ポンプ出力例：280 W；揚程 約10 m；流量 約35 L/min；圧力 約4 MPa
- 冷凍：密閉型コンプレッサー（例示ブランド）；ポンプ：密閉型無漏れ
- 付属品例：コネクタ、取扱説明書、吸排出口ガスケットセット、ステンレスホース（例）
