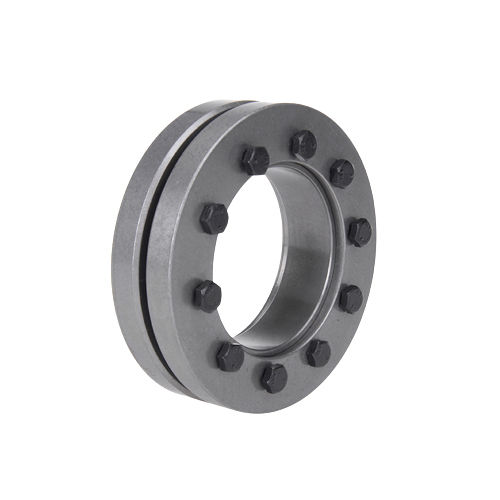

シュリンクディスク REACH®

シュリンク ディスクは、摩擦を利用してシャフト ハブをロックするフランジ型の外部ロック デバイスです。摩擦のないバックラッシュのない接続で、キー接続のギャップ接続の代替として使用できます。これは、現代の機械製造活動における比較的高度な機械的接続方法です。シュリンク ディスクは、テーパー穴を備えた 1 つまたは 2 つのスラスト リングと、それに対応するテーパー付きの内輪で構成されています。ロック ネジを締めることにより、スラスト リングが互いに引き寄せられ、内輪が圧縮され、ハブの外側に圧力が加えられ、ハブにクランプされた状態でロックされます。シャフト。その結果、シュリンク ディスクは負荷経路に存在せず、トルクなしで動作します。中間部品（キーやスプラインなど）を介さずに、シャフトとハブの接合面を介して静止摩擦によりトルクを直接伝達します。 シュリンク ディスクの主な機能は、シャフトとハブを摩擦によってしっかりと結合することです。例えば、ドライブシャフトとトランスミッション中空シャフトの間。シュリンク ディスクはハブをシャフトに押し付けることでバックラッシュのない接続を実現します。この接続は主にトルクを伝達するために使用され、シュリンク ディスクは必要な力のみを提供し、シャフトとハブ自体の間に力やトルクは伝達しないため、力の流れは通過しません。シュリンクディスクを中空シャフトにスライドさせ、ネジを締めることによって取り付けられます。 クランプ力は、テーパ面を通じて内輪を圧縮し、内径を縮小させてラジアル圧力を増加させることによって増大します。この圧力は、止めネジによって提供および制御されます。これにより、シャフトとハブの間のギャップを直接補正し、過負荷を回避できます。
