データ用コネクター

電源丸形ロック式

製品概要

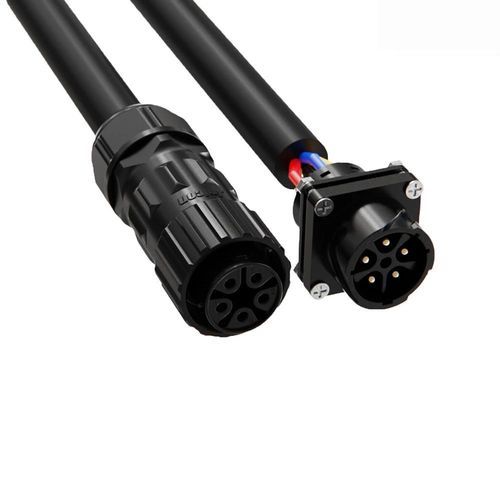

M28シリーズの5ピン防水円形コネクタは、90°バヨネットロックを備えたIP67等級の電気コネクタで、屋外LED照明や産業用制御システム向けに設計されています。5ピンは銅合金Φ3.0mmコンタクトで定格40A、防振保持機能付きのバヨネットロック、ケーブル外径Φ10.0mm–Φ19.0mmに対応します。

主要仕様

• 定格電流（5ピン） – 40A（定格）
• コンタクトサイズ – 銅合金 Φ3.0mm（5ピン）
• 保護等級 – IP67（モデルによりIP68/IP69K対応可）
• 接続方式 – 90°バヨネットロック（防振機能）
• ケーブル互換性 – 外径 Φ10.0mm–Φ19.0mm
• 使用温度 – -40℃～+105℃（一部バリアントは+125℃まで）

製品仕様（概要）

• ピン数 – 2ピン / 3ピン / 4ピン / 5ピン
• ピン径 × 数 – 4.8mm（2P）、4.8mm（3P）、3.6mm（4P）、3.0mm（5P）
• 定格電流 – 80A（2P/3P）、60A（4P）、40A（5P）
• 定格電圧 – 最大300V（構成により異なる；5ピンはデータシートで125V+60V記載）
• 耐電圧 – 600V（2P/3P/4P）、300V（5P）
• ケーブル径範囲 – Φ10.0mm–Φ19.0mm（全バリアント）
• 保護等級 – IP67（標準）
• 難燃性 – UL94‑V0
• 耐久性 – >500 対合サイクル（典型）

主な利点と特徴

• IP67に準拠した信頼性の高い防水・防塵性能。特定モデルはIP68/IP69Kにカスタマイズ可能。
• コンパクトな多極構成での高電流対応（5ピンで40A）。
• 90°バヨネットの素早い接続と防振ロックにより、厳しい環境でも確実な接続を実現。
• 広い使用温度範囲とUL94‑V0準拠の耐炎性ハウジングにより屋外・産業用途に適合。
• 高い対合サイクル耐久性により長期使用に適した設計。

技術仕様

• シリーズ: M28
• モデル: 5ピンバリアント（M28、バヨネットロック）
• コンタクト材質/サイズ: 銅合金、Φ3.0mm（5ピン）
• 定格電流（5ピン）: 40A
• 定格電圧（参考）: 5ピン項目は125V+60Vまで、他の構成は最大300V
• 耐電圧（5ピン）: 300V
• 絶縁/ハウジング難燃等級: UL94‑V0
• 保護: IP67（短時間水没および防塵）
• ケーブル外径範囲: Φ10.0mm–Φ19.0mm
• 接続方式: バヨネットロック（90°ツイスト、防振）
• 使用温度: -40℃～+105℃
• 認証: ISO9001, CE, UL, RoHS

代表的な用途

• 屋外LED照明および街路灯
• 産業用制御盤および機械装置
• エネルギー貯蔵や過酷環境での電力配分
• サイネージ、屋外建築照明などの外部電気設備

認証と適合

• 品質参照: ISO9001に基づく製造
• 認証: CE、UL、RoHS；一部シリーズ/モデルはTUV取得可能
