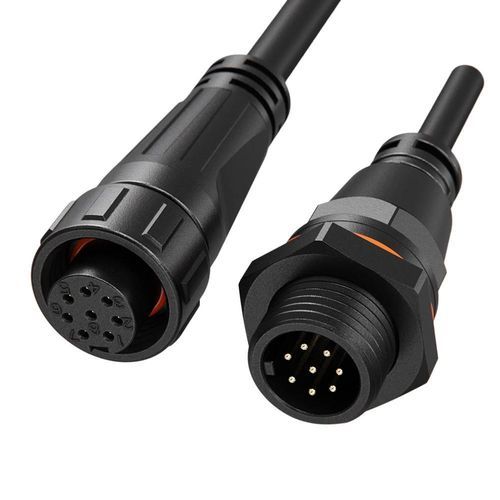

データ用コネクター

ねじロック式M168極

製品概要
M16 8ピン、5A定格、ねじロック式の信号用コネクタ（IP68）。屋外や産業用のセンサーネットワーク向けに設計され、現地組立て（フィールドインストール）またはケーブル一体成形で提供可能。Φ1.0mmコンタクトと国際認証により厳しい環境下での信号伝送を確保します。

主な特長

• 8ピン信号密度：コンパクトなM16サイズにΦ1.0mmコンタクトで8つの信号接点（5A / 60V）を実装。
• ねじロック結合：ねじ式カップリングにより振動に強い確実な接続を実現。
• IP68防水：防塵・防水の完全シールで屋外・産業用途に対応。
• 柔軟な組立：現地組立てまたはケーブル一体成形の選択が可能。
• 幅広い用途：センサーネットワーク、エンコーダ、フィールドバス、制御信号接続に適合。
• 認証・品質：UL、TUV、CE、RoHS。ISO9001 / IATF対応工場での製造。

仕様（表）
製品項目 | 仕様1 | 仕様2 | 仕様3 | 仕様4 | 仕様5 | 仕様6 | 仕様7
ピン数 | 2ピン | 3ピン | 4ピン | 5ピン | 2+4ピン | 7ピン | 8ピン
コンタクト径×数 | 1.5mm | 1.5mm | 1.5mm | 1.0mm | 1.5+1.0mm | 1.0mm | 1.0mm
定格電流 | 10A | 10A | 10A | 8A | 10A+5A | 5A | 5A
定格電圧 | 300V | 300V | 125V | 125V | 125V+60V | 60V | 60V
耐電圧 | 1500V | 1500V | 1500V | 1500V | 500V | 500V | 500V
対応ケーブル断面積 | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.75+0.5mm² (18+20AWG) | 0.75+0.5mm² (18+20AWG) | 0.3mm²-0.5mm² (24-20AWG) | 0.3mm²-0.5mm² (24-20AWG)
径範囲 | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm
保護等級 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68
接続方式 | ねじロック | ねじロック | ねじロック | ねじロック | ねじロック | ねじロック | ねじロック
難燃性規格 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
動作温度 | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
認証 | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

技術仕様

• シリーズ / モデルファミリー：M16シリーズ
• 接点数：8ピン（信号）
• 接点径：Φ1.0 mm
• 定格電流（8ピン）：5A
• 定格電圧（8ピン）：60V
• 耐電圧：500V
• 対応ケーブル断面：0.3 mm² – 0.5 mm² (24–20 AWG)
• 最大ケーブル外径：MAX φ3.6 mm
• 防水性能：IP68（防水・防塵）
• 結合 / ロック方式：ねじロック（ねじ式カップリング）
• 難燃性：UL94-V0
• 使用温度範囲：-40°C ～ +105°C
• 組立オプション：現地組立またはケーブル一体成形
• 代表的用途：センサーネットワーク、エンコーダ、フィールドバス、産業用制御信号接続
• 認証：ISO9001, CE, UL, RoHS（工場でのUL / TUV対応可能）
