電源コネクター

電線対電線丸形ロック式

製品概要

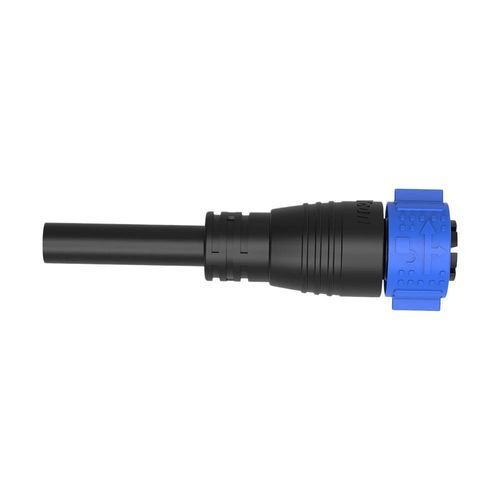

M25シリーズ、2ピン 50A のプッシュロック防水コネクタ（ケーブル一体型・IP67）で、太陽光発電（PV）および蓄電システムの屋外電源接続向けに設計されています。産業用および照明用の電力配分で密閉性のある接続が必要な用途に適します。筐体はUL94 V-0を満たし、広い動作温度範囲で長期の現場使用に対応します。

主な特長

• 定格電流50A — Φ3.5mm銅合金コンタクトが500Vかつ50Aをサポートし、高電流のDC/AC用途に対応。
• プッシュロック機構 — 工具不要での着脱が可能な自己ロック設計により、振動下でも確実な接続を維持。
• IP67 防水・防塵 — 完全密閉設計で屋外・産業環境での水・粉塵・油の侵入を防止。
• 広いケーブル対応範囲 — 1.0mm²〜6mm²（18〜9 AWG）、最大外径 MAX φ16mm のケーブルに対応。ケーブルがプリモールドで供給されます。
• 堅牢な構造 — UL94 V-0 の難燃筐体、動作温度 -40℃〜105℃。
• 認証 — ISO9001、CE、UL、RoHS。

製品仕様（表）
製品詳細 — 仕様1 — 仕様2 — 仕様3 — 仕様4
ピン数 — 2ピン — 3ピン — 4ピン — 5ピン
ピン直径×数 — φ3.5mm — φ3.5mm — φ3.5mm — 2.7mm
定格電流 — 50A — 50A — 50A — 30A
定格電圧 — 500V — 500V — 500V — 300V
耐電圧 — 2500V — 2500V — 2500V — 1500V
対応ケーブル断面 — 1.0mm²~6mm²(18~9AWG) — 1.0mm²~6mm²(18~9AWG) — 1.0mm²~6mm²(18~9AWG) — 1.0mm²~6mm²(18~9AWG)
対応外径 — MAX φ16mm — MAX φ16mm — MAX φ16mm — MAX φ16mm
保護等級 — IP67 — IP67 — IP67 — IP67
接続方式 — プッシュロック — プッシュロック — プッシュロック — プッシュロック
難燃性等級 — UL94-V0 — UL94-V0 — UL94-V0 — UL94-V0
動作温度 — -40℃ – 105℃ — -40℃ – 105℃ — -40℃ – 105℃ — -40℃ – 105℃
認証 — ISO9001、CE、UL、ROHS — ISO9001、CE、UL、ROHS — ISO9001、CE、UL、ROHS — ISO9001、CE、UL、ROHS

技術仕様

• シリーズ / 型番：M25 シリーズ
• ピン数：2
• コンタクト種別 / 材質：Φ3.5mm 銅合金コンタクト
• 定格電流：50A
• 定格電圧：500V
• 耐電圧：2500V
• 対応ケーブル断面：1.0mm² ~ 6mm² (18 ~ 9 AWG)
• ケーブル最大外径：MAX φ16mm
• 保護 / IP 等級：IP67（防水・防塵）
• 接続方式：プッシュロック（自己ロック）
• 筐体の難燃性：UL94-V0
• 動作温度範囲：-40℃〜105℃
• 認証：ISO9001、CE、UL、RoHS
• 用途：太陽光発電および蓄電システムの屋外電源接続用プリモールドケーブルアセンブリ。密閉・防水接続が必要な産業用や照明用の電力配分に適合。
