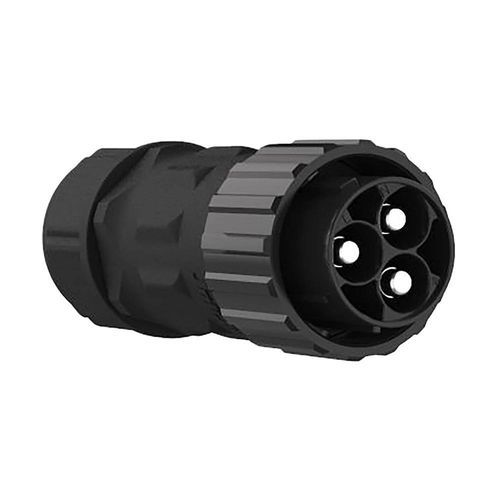

電源コネクター

電線対電線口金3極

製品概要

• 80A 高電流容量 – Φ4.8mm の銅合金コンタクトにより 80A/600V の電力伝送を実現し、高出力用途での 2 ピンモデルと同等の性能を提供します。
• バヨネット式ロック機構 – 90° のクイックツイストロックで、触覚および可聴のフィードバックにより高振動環境でも確実な接続を確保します。
• IP67 防水・防塵 – 水や粉塵に対して完全にシールされており、屋外の太陽光発電所や工場に適しています。
• 広いケーブル適合範囲 – Φ10.0mm–Φ19.0mm のケーブル径に対応。
• グローバル認証 – UL、TUV、CE、RoHS に準拠。

製品詳細（表）
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin
Pin diameter X number | 4.8mm | 4.8mm | 3.6mm | 3.0mm
Current rating | 80A | 80A | 60A | 40A
Voltage rating | 300V | 300V | 300V | 125V+60V
Withstanding voltage | 600V | 600V | 600V | 300V
Cable Gauge | (not specified) | (not specified) | (not specified) | (not specified)
Diameter Range | Φ10.0mm–Φ19.0mm | Φ10.0mm–Φ19.0mm | Φ10.0mm–Φ19.0mm | Φ10.0mm–Φ19.0mm
Protection Level | IP67 | IP67 | IP67 | IP67
Connecting mode | Bayonet Lock | Bayonet Lock | Bayonet Lock | Bayonet Lock
Prevent the combustion level | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Operating temperature | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

用途と利点

• 屋外での密閉性と高電流が必要な太陽光発電および蓄電システム向けに設計されています。
• 振動が大きな環境や屋外環境に適した、可聴/触覚フィードバック付きの堅牢なバヨネットロック。
• IP67 の高信頼シーリングにより一時的な浸水耐性と防塵性能を確保。用途に応じて IP68/IP69K の上位等級はカスタマイズで対応可能です。
• UL94 V-0 の難燃性評価を有するハウジング材料と衝撃耐性により産業用途に適合します。
• 嵌合耐久性が高く（500 回以上）、保守・交換頻度を低減します。

技術仕様

• シリーズ：M28 シリーズ（本製品は 3 ピンバリアント）
• ピン数（本製品）：3 ピン
• 接点ピン径（3 ピン）：Φ4.8mm
• 定格電流（3 ピン）：80A
• 定格電圧：300V
• 耐電圧：600V
• 対応ケーブル径範囲：Φ10.0mm–Φ19.0mm
• 保護等級：IP67（防水・防塵）
• ロック方式：バヨネットロック（90° 回転）
• 難燃性：UL94-V0
• 使用温度：-40℃～105℃
• 代表的な認証：ISO9001、CE、UL、RoHS（TUV 対応可）
• 材料の特徴：銅合金接点（高電流接点には銀めっき/処理が一般的）；高性能エンジニアリングプラスチック製ハウジング（UL94 V-0）
