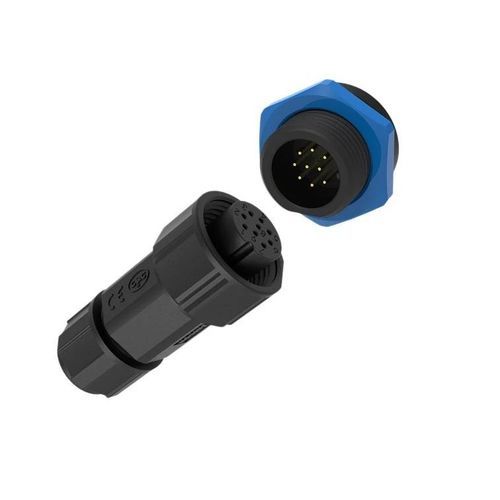

データ用コネクター 電線対電線丸形ロック式
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- データ用
- サイズ
- 電線対電線
- 形状
- 丸形
- 接続タイプ
- ロック式, プッシュロック
- 電気的特性
- 3 ピン, 2ピン, 4 ピン, 9 ピン, 5 ピン, 3+5 ピン
- 材料
- プラスチック製, 熱可塑性樹脂製
- 分野
- 産業ネットワーク用
- 保護クラス
- IP67, IP69K
- その他の特徴
- 防水・防塵性能
- 一次電流
5 A, 15 A, 20 A
- 電圧
60 V, 300 V
- 使用温度
最少: -40 °C
(-40 °F)最大: 105 °C
(221 °F)
詳細
概要
M19シリーズの5A 9ピン プッシュロック防水信号コネクタ、IP67保護等級。センサーネットワークや産業制御システムにおける信号・データ伝送の信頼性を目的に設計されています。
主な特長
利点
技術仕様
M19シリーズの5A 9ピン プッシュロック防水信号コネクタ、IP67保護等級。センサーネットワークや産業制御システムにおける信号・データ伝送の信頼性を目的に設計されています。
主な特長
- 9ピン信号密度 – Φ1.0mmの信号コンタクト9極、5A/60V仕様でM19サイズに高密度配線を実現。
- プッシュロック機構 – 工具不要のワンタッチ着脱で現場の迅速な取り付けと確実な接続を実現。
- IP67防水 – 防塵・一時的な浸漬に対応し信号の保護を確保。
- 用途の多様性 – センサアレイ、エンコーダ、フィールドバス接続、制御系端子などに適合。
- 認証 – ISO9001、CE、UL、RoHSに準拠。
利点
- 高い環境保護性 – IP67、オプションで高圧・高温洗浄向けのIP69K対応可能。
- 広い動作温度範囲 – -40℃～+105℃で動作（シリーズにより+125℃までのバリエーションあり）。
- 難燃性ハウジング – UL94 V-0 等級のエンジニアリングプラスチックを採用し耐衝撃性と自己消火性を提供。
- 長寿命の嵌合耐久性 – 500回以上の嵌合試験をクリアした設計で機械的・電気的信頼性を確保。
技術仕様
- シリーズ：M19 series
- ピン数：9 Pin
- コンタクト径/種別：Φ1.0mm 信号コンタクト
- 定格電流：5A
- 定格電圧：60V
- 耐電圧：500V
- ケーブル断面：0.3mm² ～ 0.5mm² (24 ～ 20 AWG)
- ケーブル外径範囲：φ4.5 - φ11 mm
- 保護等級：IP67（防塵・耐一時浸漬）
- 結合方式：プッシュロック（工具不要）
- 難燃性：UL94-V0
- 動作温度：-40℃～105℃
- 認証：ISO9001、CE、UL、RoHS
- 嵌合回数：500回以上（検証試験）
