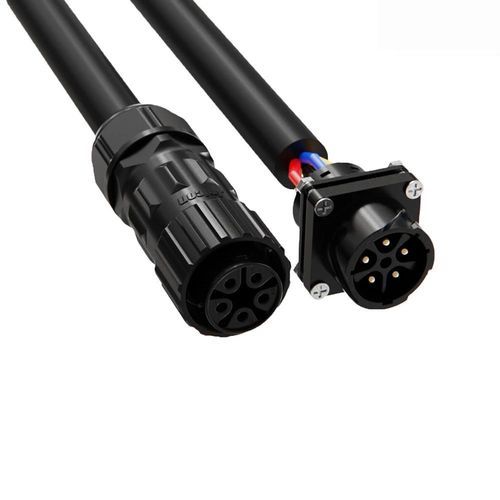

電源コネクター 電線対基板丸形口金
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 電源
- サイズ
- 電線対基板
- 形状
- 丸形
- 接続タイプ
- 口金
- 電気的特性
- 5極, 3 ピン, 2ピン, 4 ピン, 5 ピン
- 材料
- 銅合金製
- 分野
- LED照明用
- 保護クラス
- IP67
- その他の特徴
- 防水・防塵性能, 耐腐食性, 防振
- 一次電流
40 A, 60 A, 80 A
- 電圧
60 V, 125 V, 300 V
- 使用温度
最少: -40 °C
(-40 °F)最大: 105 °C
(221 °F)
詳細
製品概要
製品仕様
特長 / 技術仕様
- 40A 複数ピン電力 – Φ3.0mm の銅合金コンタクトにより、コンパクトな5ピン構成で40A/300Vを供給し、多用途に対応します。
- バヨネットロック機構 – 90°のクイックツイストで着脱可能、確実にロックされ振動に強い設計です。
- IP67 防水 – 防水・防塵の完全密封で、屋外照明や産業用制御設備に最適です。
- 広いケーブル対応 – Φ10.0mm〜Φ19.0mm のケーブル径に対応。
- 国際認証 – UL、TUV、CE、RoHS 認証取得。
製品仕様
- ピン数: 2 / 3 / 4 / 5
- ピン径: 2ピン 4.8mm | 3ピン 4.8mm | 4ピン 3.6mm | 5ピン 3.0mm
- 定格電流: 2ピン 80A | 3ピン 80A | 4ピン 60A | 5ピン 40A
- 定格電圧: 2ピン 300V | 3ピン 300V | 4ピン 300V | 5ピン 125V + 60V
- 耐電圧: 2ピン 600V | 3ピン 600V | 4ピン 600V | 5ピン 300V
- ケーブル径範囲: Φ10.0mm〜Φ19.0mm（全バージョン）
- 保護等級: IP67（全バージョン）
- 接続方式: バヨネットロック、90°回転、耐振動
- 難燃性: UL94-V0
- 使用温度: -40℃〜105℃
- 認証: ISO9001、CE、UL、RoHS（工場適合はUL/TUV参照）
特長 / 技術仕様
- シリーズ / 型番: M28 シリーズ
- 構成: 円形コネクタ、バヨネットロック
- コンタクト（5ピン）: Φ3.0mm 銅合金コンタクト
- 標準着脱耐久性: 500回以上（シリーズ）
- ケーブル互換性: Φ10.0mm〜Φ19.0mm のケーブル径に対応
- 用途: 屋外LED照明、産業用制御システム、蓄電池インターコネクト（M28 ファミリー）
