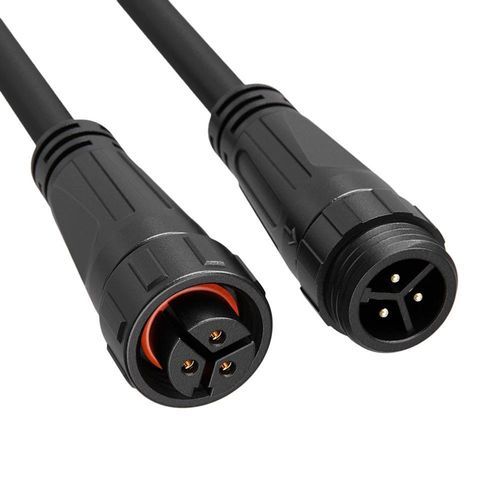

電源コネクター 電線対電線丸形スクリュー
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 電源
- サイズ
- 電線対電線
- 形状
- 丸形
- 接続タイプ
- スクリュー, ロック式, ねじロック式
- サイズ
- M16
- 電気的特性
- 3極, 3 ピン, 2ピン, 8 ピン, 7 ピン, 4 ピン, 2+4 ピン, 5 ピン
- 材料
- 銅製
- 保護クラス
- IP68
- 規格
- RoHS指令, cULus
- その他の特徴
- 調整式, ケーブル付き
- 一次電流
5 A, 8 A, 10 A
- 電圧
60 V, 125 V, 300 V
- 使用温度
最少: -40 °C
(-40 °F)最大: 105 °C
(221 °F)
詳細
概要
簡潔な説明
IP68保護等級の10A対応3ピン スクリューロック防水丸型コネクタ。電源・オートメーション用途向けに現地組立タイプまたはケーブル成形タイプで提供されます。
製品詳細（表）
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4 | Specification 5 | Specification 6 | Specification 7
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 2+4 Pin | 7 Pin | 8 Pin
Pin diameter X number | 1.5mm | 1.5mm | 1.5mm | 1.0mm | 1.5+1.0mm | 1.0mm | 1.0mm
Current rating | 10A | 10A | 10A | 8A | 10A+5A | 5A | 5A
Voltage rating | 300V | 300V | 125V | 125V | 125V+60V | 60V | 60V
Withstanding voltage | 1500V | 1500V | 1500V | 1500V | 500V | 500V | 500V
Cable Gauge | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.75+0.5mm² (18+20AWG) | 0.75+0.5mm² (18+20AWG) | 0.3mm²-0.5mm² (24-20AWG) | 0.3mm²-0.5mm² (24-20AWG)
Diameter Range | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm
Protection Level | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68
Connecting mode | Screw Locking | Screw Locking | Screw Locking | Screw Locking | Screw Locking | Screw Locking | Screw Locking
Prevent the combustion level | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Operating temperature | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS
技術仕様
- 10A給電 – Φ1.5mm 銅合金コンタクトが10A/300Vに対応し、信頼性の高い電源接続を実現します。
- スクリューロック機構 – ネジ式カップリングにより、迅速で確実な接続と耐振動性能を提供します。
- IP68防水 – 浸漬対応のシーリングにより、湿潤・粉塵環境でも安定した性能を発揮します。
- 組立オプション – 現地組立（フィールドインストール）またはケーブル成形品として供給可能です。
- 国際認証 – UL、TUV、CE、RoHS。
簡潔な説明
IP68保護等級の10A対応3ピン スクリューロック防水丸型コネクタ。電源・オートメーション用途向けに現地組立タイプまたはケーブル成形タイプで提供されます。
製品詳細（表）
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4 | Specification 5 | Specification 6 | Specification 7
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 2+4 Pin | 7 Pin | 8 Pin
Pin diameter X number | 1.5mm | 1.5mm | 1.5mm | 1.0mm | 1.5+1.0mm | 1.0mm | 1.0mm
Current rating | 10A | 10A | 10A | 8A | 10A+5A | 5A | 5A
Voltage rating | 300V | 300V | 125V | 125V | 125V+60V | 60V | 60V
Withstanding voltage | 1500V | 1500V | 1500V | 1500V | 500V | 500V | 500V
Cable Gauge | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.75+0.5mm² (18+20AWG) | 0.75+0.5mm² (18+20AWG) | 0.3mm²-0.5mm² (24-20AWG) | 0.3mm²-0.5mm² (24-20AWG)
Diameter Range | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm
Protection Level | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68
Connecting mode | Screw Locking | Screw Locking | Screw Locking | Screw Locking | Screw Locking | Screw Locking | Screw Locking
Prevent the combustion level | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Operating temperature | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS
技術仕様
- 型番: M16 3 Pin (M16シリーズ)
- 接点: Φ1.5mm 銅合金コンタクト
- 定格電流: 10A（3ピン仕様）
- 定格電圧: 最大300V（3ピン）
- 耐電圧: 最大1500V
- 対応ケーブル断面積: 通常0.5mm²–1.0mm²（20–18AWG）
- 保護等級: IP68（浸漬対応）；機種によりカスタムでIP69K対応可
- 接続方式: スクリューロック（ねじ込み式カップリング）による耐振動設計
- 難燃性: UL94‑V0
- 使用温度範囲: -40°C～105°C
- 嵌合耐久性: 500回以上の嵌合に対応
- 認証: ISO9001, CE, UL, RoHS, (適用時にTUV)
