電源コネクター

電線対電線丸形プッシュロック

製品要約

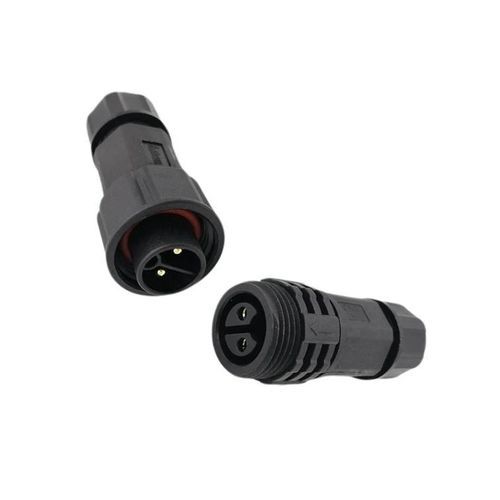

蓄電および高出力産業用途向けに設計された2ピン防水円形電源コネクタ。20A定格、IP67保護等級、工具不要のプッシュロック機構による迅速な接続を提供します。

製品概要

• 20A 大電流対応 – Φ2.1mm 銅合金コンタクトにより安定した20A/300Vの電力伝送を実現します。
• プッシュロック機構 – 工具不要での迅速な着脱と確実なロック、現場での設置や保守に適しています。
• IP67 防水・防塵 – 屋外や過酷な産業環境での使用に対応する完全シール構造。
• 広いケーブル互換性 – 1.5mm²–2.5mm²（16–12 AWG）ケーブルおよび外径 φ4.5–φ11mm に対応。
• 認証 – ISO9001、CE、UL、RoHS。シリーズではUL/TUV/CE/RoHS等の製品認証が参照されています。

製品詳細（表）
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4 | Specification 5 | Specification 6
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 3+5 Pin | 9 Pin
Pin diameter X number | 2.4mm | 2.4mm | 2.0mm | 2.0+0.8mm | 2.0+0.8mm | 1.0mm
Current rating | 20A | 20A | 15A | 15A+5A | 15A+5A | 5A
Voltage rating | 300V | 300V | 300V | 300V+60V | 300V+60V | 60V
Withstanding voltage | 1500V | 1500V | 1000V | 1000V | 1000V | 500V
Cable Gauge | 1.5mm²~2.5mm²（16~12 AWG） | 1.5mm²~2.5mm²（16~12 AWG） | 1.5mm²~2.5mm²（16~12 AWG） | 0.5mm²~1.5mm²（20~16 AWG） | 0.5mm²~1.5mm²（20~16 AWG） | 0.3mm²~0.5mm²（24+20 AWG）
Diameter Range | φ4.5–φ11mm | φ4.5–φ11mm | φ4.5–φ11mm | φ4.5–φ11mm | φ4.5–φ11mm | φ4.5–φ11mm
Protection Level | IP67 | IP67 | IP67 | IP67 | IP67 | IP67
Connecting mode | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking
Prevent the combustion level | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0
Operating temperature | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

仕様 / 技術データ

• モデル / シリーズ: M19
• ピン数（本製品）: 2ピン
• コンタクト情報: Φ2.1mm 銅合金コンタクト（シリーズ資料はピン径項目を示し、2ピン列は2.4mmを記載）
• 定格電流: 20A
• 定格電圧: 300V
• 耐電圧: 1500V
• 対応ケーブル断面: 1.5mm²–2.5mm²（16–12 AWG）
• ケーブル外径範囲: φ4.5–φ11mm
• 保護等級: IP67（防水・防塵）
• 接続方式: プッシュロック（工具不要の確実な嵌合）
• 難燃性: UL94‑V0
• 使用温度範囲: -40℃～105℃（シリーズの一部バリエーションで+125℃まで参照あり）
• 認証: ISO9001、CE、UL、RoHS；シリーズ参照のUL/TUV/CE/RoHS
• 耐久性: >500 回の嵌合/脱着サイクル（シリーズの代表的試験結果）
