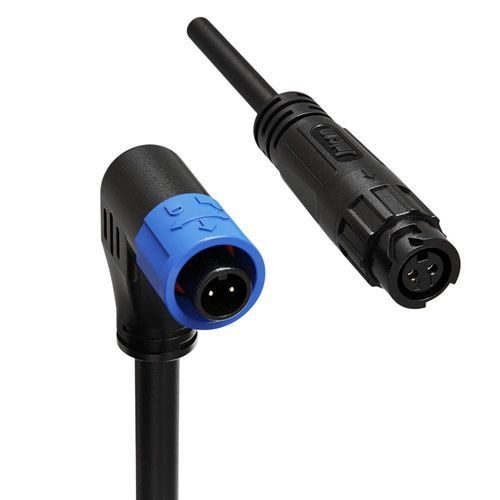

電源コネクター

電線対電線丸形プッシュロック

製品概要

• 定格電流7A – Φ1.2mm 銅合金コンタクトにより、産業用センサーやアクチュエータ向けに安定した7A/300V電力伝送を実現します。
• プッシュロック機構 – 工具不要の素早い接続/切断が可能で、安全なロック設計により迅速な取り付けを実現します。
• IP67 防水・防塵 – オーバーモールド構造によりケーブル挿入部の隙間を排除し、過酷な環境で信頼性の高いシール性能を提供します。
• ケーブル付プレモールド – すぐに使用できる一体型ケーブルアセンブリにより現地配線時間を短縮し、接続品質を安定させます。
• コンパクトなM12設計 – スペース制約のある設置に適した標準フォームファクタ。
• 各種認証 – ISO9001、CE、UL、RoHS。

概要
7A 2ピンのプッシュロック防水M12コネクタ（ケーブル付プレモールド）、IP67評価でセンサーおよび産業用オートメーションの接続に即使用可能。オーバーモールドハウジングと難燃材料により、-40°C～105°Cの広い温度範囲でのシール性と安全な動作を確保します。

製品仕様

• ピンオプション：2、3、4、5ピン
• コンタクト径：Φ1.2mm（標準）
• 定格電流：7A（2/3/4ピン）、7A+2A（5ピン）
• 定格電圧：最大300V（5ピンは125V+60V）
• 耐電圧：最大1500V（5ピンは1000V）
• 対応ケーブル径：0.3–1.0mm²（24–18 AWG）
• 最大ケーブル外径：φ8.5mm
• 保護等級：IP67（防塵・一時的な水没に耐える）
• 接続方式：プッシュロック（工具不要）
• ハウジング難燃性：UL94-V0
• 使用温度範囲：-40°C～105°C
• 認証：ISO9001、CE、UL、RoHS

特徴 / 技術仕様

• シリーズ：M12
• モデルタイプ：2ピン防水M12コネクタ、ケーブル付プレモールド
• コンタクト：Φ1.2mm 銅合金
• 代表的な用途：センサー、アクチュエータ、産業用オートメーション、屋外・湿潤環境
• 取り付け：工具不要のプッシュロックで迅速な組立が可能
• 材料：オーバーモールドハウジングおよび難燃性コンパウンド
