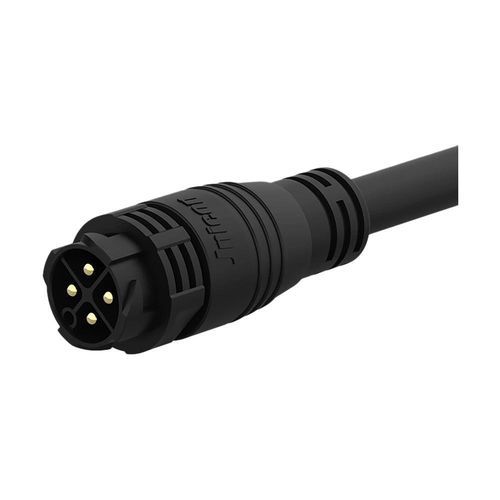

電源コネクター

電線対基板丸形プッシュロック

概要

• 50Aの信頼できる電力供給 — φ3.5mmの銅合金コンタクトが500Vで50Aに対応し、産業機械や屋外LED電源配分に適しています。
• プッシュロック機構 — 工具不要のクイック接続/切断、セルフロック設計で高振動環境でも安定した接続を実現します。
• IP67防水・防塵 — 完全シール構造により水・塵・油の侵入を防ぎ、工場フロアや屋外設置に適しています。
• 幅広いケーブル対応 — 1.0mm²〜6mm²（18〜9 AWG）、外径最大φ16mmまで対応。
• 堅牢な設計 — UL94 V‑0の難燃性ハウジング、動作温度範囲-40°C〜105°Cで長期の信頼性を確保します。
• 国際認証取得 — UL、TUV、CE、RoHSに対応したモデル、工場はISO9001取得。

製品詳細
ピン数：2ピン | 3ピン | 4ピン | 5ピン
ピン径 × 数：φ3.5mm | φ3.5mm | φ3.5mm | 2.7mm
定格電流：50A | 50A | 50A | 30A
定格電圧：500V | 500V | 500V | 300V
耐電圧：2500V | 2500V | 2500V | 1500V
ケーブルサイズ：1.0mm²~6mm²（18~9 AWG） | 1.0mm²~6mm²（18~9 AWG） | 1.0mm²~6mm²（18~9 AWG） | 1.0mm²~6mm²（18~9 AWG）
使用可能外径：MAX φ16mm | MAX φ16mm | MAX φ16mm | MAX φ16mm
保護等級：IP67 | IP67 | IP67 | IP67
接続方式：Push Locking | Push Locking | Push Locking | Push Locking
難燃等級：UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0
動作温度：-40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
認証：ISO9001、CE、UL、ROHS | ISO9001、CE、UL、ROHS | ISO9001、CE、UL、ROHS | ISO9001、CE、UL、ROHS

特長 / 技術仕様

• シリーズ / 型番：M25
• 接点材質：銅合金（2/3/4ピン仕様はφ3.5mm接点）
• 定格電流：最大50A（ピン数により異なる）
• 定格電圧：最大500V（ピン数により異なる）
• 耐電圧：最大2500V
• 対応ケーブル断面積：1.0 mm² ～ 6 mm²（18 ～ 9 AWG）
• 最大ケーブル外径：φ16mm
• 保護等級：IP67（粉塵および一時的な浸水に対してシール済み）
• ロック方式：プッシュロック（セルフロック）
• ハウジング材質：難燃性エンジニアリングプラスチック、UL94 V‑0
• 動作温度範囲：-40℃ ～ 105℃
• 嵌合耐久性：500回以上の嵌合に対応
• 代表的認証：ISO9001、UL、TUV、CE、RoHS
