電源コネクター

電線対電線丸形口金

製品概要

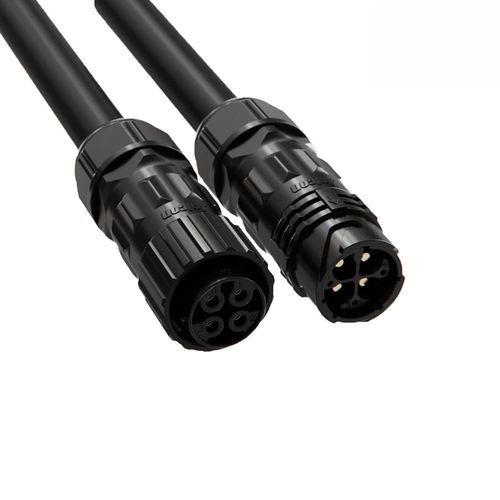

M28シリーズの4極バヨネットロック式防水円形コネクタ（IP67）。産業用電力配分、太陽光発電および蓄電システム向けに設計。Φ3.6mm銅合金コンタクトで60A/600Vに対応し、ケーブル外径Φ10.0mm–Φ19.0mmに適合します。

主な特長

• 60A 大電流容量 – Φ3.6mm銅合金コンタクトにより定格電圧で60Aを供給、中〜高電力機器に対応。
• バヨネットロック機構 – 90°のクイックツイストで素早く確実に結合、振動に強い設計。
• IP67 防水 – 防塵および一時的な浸漬に対する密閉性、屋外や産業環境に最適。
• 幅広いケーブル適合 – ケーブル外径Φ10.0mm〜Φ19.0mmに対応。
• グローバル認証 – ISO9001、CE、UL、RoHS、必要に応じてTUVも取得可能。

製品仕様（表）
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin
Pin diameter X number | 4.8mm | 4.8mm | 3.6mm | 3.0mm
Current rating | 80A | 80A | 60A | 40A
Voltage rating | 300V | 300V | 300V | 125V+60V
Withstanding voltage | 600V | 600V | 600V | 300V
Cable Gauge | | | |
Diameter Range | Φ10.0mm–Φ19.0mm | Φ10.0mm–Φ19.0mm | Φ10.0mm–Φ19.0mm | Φ10.0mm–Φ19.0mm
Protection Level | IP67 | IP67 | IP67 | IP67
Connecting mode | Bayonet Lock | Bayonet Lock | Bayonet Lock | Bayonet Lock
Prevent the combustion level | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Operating temperature | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

説明詳細
本M28 4極コネクタは、屋外電力配分、太陽光発電、蓄電、および産業用電源機器向けに設計されたM28シリーズの防水円形コネクタです。Φ3.6mm銅合金コンタクト（60A定格）、信頼性の高いバヨネットクイックロック機構、そして埃侵入および一時的浸漬から保護するIP67ハウジングを備えています。ケーブル外径Φ10.0mm〜Φ19.0mmに対応し、ハウジング材はUL94-V0に適合した難燃材料を使用しています。シリーズはISO9001、CE、UL、RoHSの認証を取得しており、洗浄や過酷環境向けにIP69K等の上位保護等級でのカスタマイズも可能です。

技術仕様 / 特性

• シリーズ：M28 series
• コンタクト構成（本ページ）：4極（2、3、5極もあり）
• コンタクト直径（4極）：Φ3.6mm 銅合金
• 定格電流（4極）：60A
• 定格電圧：300V
• 耐電圧：600V
• 対応ケーブル径範囲：Φ10.0mm–Φ19.0mm
• 保護等級：IP67（要望に応じてIP68/IP69K選択可）
• 接続方式：バヨネットロック（90°回転）
• ハウジング難燃性：UL94-V0
• 使用温度：-40℃～105℃
• 嵌合耐久性：500回以上の嵌合を想定（シリーズ仕様）
• 認証：ISO9001、CE、UL、RoHS、TUV（該当する場合）
• 代表的な用途：産業用電力配分、太陽光発電、蓄電、屋外照明、海洋/産業環境
