電源プッシュロックM12

製品概要

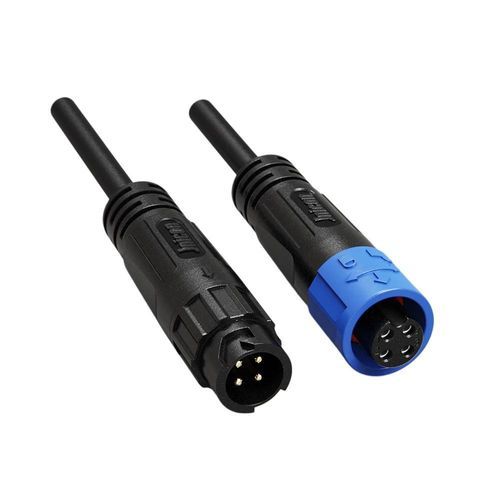

M12 4極 プッシュロック 防水コネクタ（ケーブル成形済み）、IP67、7A/300V。センサー、アクチュエータ、産業用オートメーション機器向けの一体型ケーブル付コネクタです。

主な特長

• 7A電力接点 — Φ1.2mm 銅合金接点、コンパクトな4極構成で7A / 300Vに対応。
• プッシュロック機構 — 工具不要での迅速な接続/切断が可能で、現場での作業効率を向上。
• IP67のオーバーモールド構造 — 防塵・一時的な浸水に対するシール性を確保。
• 成形済みケーブル（引張強化） — 引張・曲げ耐性を高め、耐久性ある設置を実現。
• Aコーディング（M12） — センサー/アクチュエータ用の標準配列。
• 認証 — UL、TUV、CE、RoHSに準拠（産業用途に適合）。

製品仕様
製品項目 | 2極 | 3極 | 4極 | 5極
ピン数 | 2極 | 3極 | 4極 | 5極
接点径 X 数 | 1.2mm | 1.2mm | 1.2mm | 1.2+1.0mm
定格電流 | 7A | 7A | 7A | 7A+2A
定格電圧 | 300V | 300V | 300V | 125V+60V
耐電圧 | 1500V | 1500V | 1500V | 1000V
対応ケーブル断面 | 0.3mm²-1.0mm² (24-18AWG) | 0.3mm²-1.0mm² (24-18AWG) | 0.3mm²-1.0mm² (24-18AWG) | 0.3mm²-1.0mm² (24-18AWG)
最大ケーブル外径 | MAX φ8.5mm | MAX φ8.5mm | MAX φ8.5mm | MAX φ8.5mm
保護等級 | IP67 | IP67 | IP67 | IP67
接続方式 | プッシュロック | プッシュロック | プッシュロック | プッシュロック
難燃性等級 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
使用温度 | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
認証 | ISO9001、CE、UL、RoHS | ISO9001、CE、UL、RoHS | ISO9001、CE、UL、RoHS | ISO9001、CE、UL、RoHS

注意事項
オーバーモールドされた成形済みケーブルアセンブリは、アクチュエータやセンサーの設置で迅速に使用できるよう設計されています。AコーディングはM12標準の接点配列に準拠しています。IP67保護や国際的な認証が必要な産業用オートメーション用途に適しています。

技術仕様

• シリーズ：M12
• モデル種別：4極防水コネクタ、Aコーディング
• 接点径：Φ1.2 mm 銅合金
• 定格電流：7 A（4極構成）
• 定格電圧：300 V
• 耐電圧：最大1500 V
• 対応ケーブル断面：0.3 mm²〜1.0 mm²（24–18 AWG）
• 最大ケーブル外径：MAX φ8.5 mm
• 保護等級：IP67（オーバーモールド）
• 接続方式：プッシュロック（工具不要）
• 使用温度範囲：-40 °C〜105 °C
• 難燃性等級：UL94‑V0
• 認証：ISO9001、CE、UL、RoHS、TUV（該当時）
• 設計特徴：一体型引張補強、成形済みケーブル、500回以上の嵌合耐久
