電源コネクター

電線対基板丸形プッシュロック

製品概要

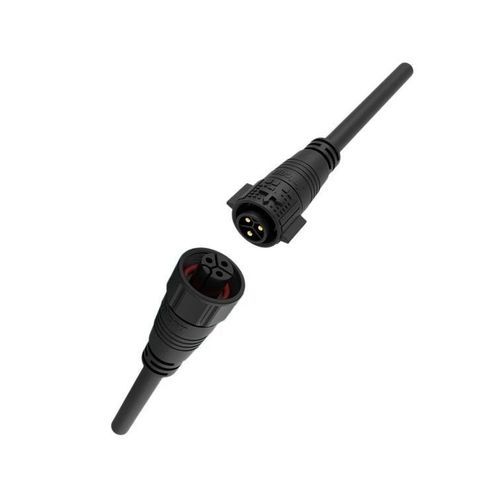

3ピン防水円形コネクタ、シリーズ M19。3ピン仕様では Φ2.0mm 銅合金コンタクトで 15A / 300V と記載。プッシュロック方式の嵌合、IP67 保護等級。産業用オートメーションや電源配分用途向けに設計されています。

主な特長

• 15A 定格 – Φ2.0mm 銅合金コンタクトで 15A / 300V（製品概要記載）。
• プッシュロック機構 – 工具不要での迅速な接続/切断により、現場での組立・保守を効率化。
• IP67 防水 – 塵埃に対する密閉性および最大 1m の一時的な浸漬に耐える。IP68/IP69K は特定モデルで対応可。
• 幅広いケーブル対応 – 3ピンのマーケティング仕様で 0.5mm²–1.5mm²（20–16 AWG）を想定。ほかのバリアントはより太い導体に対応。
• 各種認証 – UL、TUV、CE、RoHS を記載。工場基準として ISO9001 等が参照されています。

仕様表（ページ掲載のとおり）
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4 | Specification 5 | Specification 6
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 3+5 Pin | 9 Pin
Pin diameter X number | 2.4mm | 2.4mm | 2.0mm | 2.0+0.8mm | 2.0+0.8mm | 1.0mm
Current rating | 20A | 20A | 15A | 15A+5A | 15A+5A | 5A
Voltage rating | 300V | 300V | 300V | 300V+60V | 300V+60V | 60V
Withstanding voltage | 1500V | 1500V | 1000V | 1000V | 1000V | 500V
Cable Gauge | 1.5mm²~2.5mm²（16~12 AWG） | 1.5mm²~2.5mm²（16~12 AWG） | 1.5mm²~2.5mm²（16~12 AWG） | 0.5mm²~1.5mm²（20~16 AWG） | 0.5mm²~1.5mm²（20~16 AWG） | 0.3mm²~0.5mm²（24+20 AWG）
Diameter Range | φ 4.5-φ11mm | φ 4.5-φ11mm | φ 4.5-φ11mm | φ 4.5-φ11mm | φ 4.5-φ11mm | φ 4.5-φ11mm
Protection Level | IP67 | IP67 | IP67 | IP67 | IP67 | IP67
Connecting mode | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking
Prevent the combustion level | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Operating temperature | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

注意事項と製品コンテキスト

• ページの概要は、3ピン仕様の Φ2.0mm コンタクトおよび 300V に対して 15A を強調しています（マーケティング表記）。
• 技術表はピン数別の複数バリエーションとバリアント別の値を示しています。注文前に対象バリアントの仕様を必ず確認してください。
• シリーズレベルのオプション：標準 IP67、IP68/IP69K は特定モデルで選択可能。動作温度範囲は通常 −40℃〜+105℃（一部＋125℃までのバリアントあり）、UL94‑V0 ハウジング、500回以上の嵌合耐久性など。

技術仕様

• シリーズ / 型番：M19（シリーズ）
• 製品種別：3ピン防水円形コネクタ、プッシュロック
• 定格電流（マーケティング表記）：15A（Φ2.0mm 銅合金コンタクト） — 15A / 300V（ページ概要）
• 他バリアントの表中電流値：一部の 2/3 ピンバリアントは 20A と表記
• コンタクト直径（マーケティング）：Φ2.0mm（銅合金）
• 電圧定格：300V（ページ概要）；バリアントにより異なる値あり
• 耐電圧（表記）：一部バリアントで最大 1500V
• ケーブル径（3ピンマーケティング）：0.5mm²–1.5mm²（20–16 AWG）をサポート；表によりバリアント依存
• 保護等級：標準 IP67；特定モデルで IP68/IP69K 対応
• 接続方式：プッシュロック（工具不要）
• 難燃性：UL94‑V0（ハウジング）
• 動作温度：−40℃〜+105℃（通常）
• 認証：UL、TUV、CE、RoHS；工場基準 ISO9001
• 嵌合耐久性：500 回以上（シリーズ表記）
