電源コネクター

電線対電線丸形ねじロック式

概要

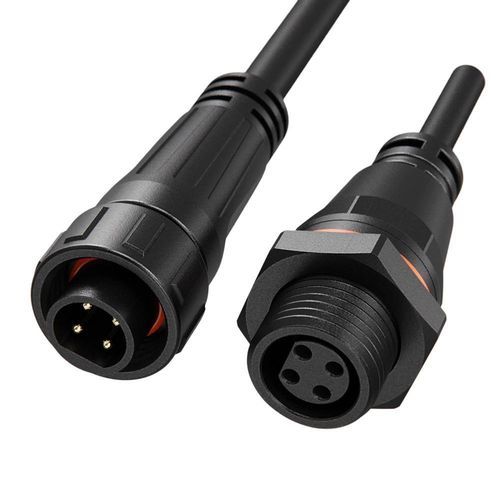

IP68等級の防水円形コネクタ M16、4ピン／10A。現場組立（フィールド取り付け）またはケーブル付モールド仕様で提供され、産業用自動化や計測用途に適しています。Φ1.0mmの銅合金接点により、コンパクトな4ピン構成で10A/125Vを供給します。ISO9001、CE、UL、TUV、RoHS認証取得。現場配線向けとプラグ＆プレイ向けのケーブル成形品を用意しています。

主な特長

• 10A マルチピン電源 – Φ1.0mm 銅合金接点、4ピン構成で10A/125Vを対応。
• ねじ式ロック機構 – ねじ込み式カップリングにより振動に強く確実な接続を実現。
• IP68 防水 – 粉塵および水没に対して完全にシールされ、屋外や過酷な産業環境に対応。
• 組立オプション – 現場取り付け可能なコネクタまたはケーブル成形済みバージョンを選択可能。
• グローバル認証 – ISO9001、CE、UL、TUV、RoHS（工場の品質システムおよび製品認証を文書化）。
• 耐炎性ハウジング – UL94-V0 等級のエンジニアドプラスチックを採用。
• 広い動作温度範囲 – -40°C～+105°C に対応（シリーズの一部は仕様によりさらに高温対応）。
• 耐久性 – 通常使用で500回以上の嵌合サイクルを想定した設計。

製品詳細（表形式）
製品詳細 | 仕様1 | 仕様2 | 仕様3 | 仕様4 | 仕様5 | 仕様6 | 仕様7
ピン数 | 2ピン | 3ピン | 4ピン | 5ピン | 2+4ピン | 7ピン | 8ピン
ピン径 X 数 | 1.5mm | 1.5mm | 1.5mm | 1.0mm | 1.5+1.0mm | 1.0mm | 1.0mm
定格電流 | 10A | 10A | 10A | 8A | 10A+5A | 5A | 5A
定格電圧 | 300V | 300V | 125V | 125V | 125V+60V | 60V | 60V
耐電圧 | 1500V | 1500V | 1500V | 1500V | 500V | 500V | 500V
ケーブル断面 | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.75+0.5mm² (18+20AWG) | 0.75+0.5mm² (18+20AWG) | 0.3mm²-0.5mm² (24-20AWG) | 0.3mm²-0.5mm² (24-20AWG)
直径範囲 | 最大 φ3.6mm (全) | 保護等級 | IP68 (全) | 接続方式 | ねじ式ロック (全) | 難燃性 | UL94-V0 (全) | 動作温度 | -40°C～105°C (全) | 認証 | ISO9001、CE、UL、TUV、RoHS (全)

用途と利点

• 産業用自動化センサ、アクチュエータ配線、計測器、密閉が必要な屋外機器の電源接続に最適。
• 振動耐性や信頼できるシーリングが重要な用途に適合（ねじ込み式カップリングとIP68）。
• 現場での配線に適した終端可能なコネクタ、またはプラグ＆プレイ用のケーブル成形済みアセンブリという柔軟な供給オプション。

技術仕様

• シリーズ / 製品名: M16
• ブランド: JNICON
• ロック方式: ねじ式ロック（ねじ込み）
• ピン数: 4ピン（2、3、5、2+4、7、8もあり）
• 接点: 銅合金、主要接点径 Φ1.0mm（10A対応）
• 定格電流: 10 A（4ピン構成の場合）
• 定格電圧: 通常 125 V（構成により変動、詳細は表参照）
• 耐電圧: バリエーションにより最大 1500 V
• 保護等級: IP68（防塵・防浸）
• ケーブル断面範囲: 構成により 0.3 mm² ～ 1.0 mm²（表参照）
• 難燃等級: UL94-V0
• 動作温度: -40°C ～ +105°C
• 嵌合サイクル: 500回以上を想定
• 組立オプション: 現場取り付けまたはケーブル成形
• 認証: ISO9001、CE、UL、TUV、RoHS
