電源コネクター

丸形口金高圧電流

製品概要

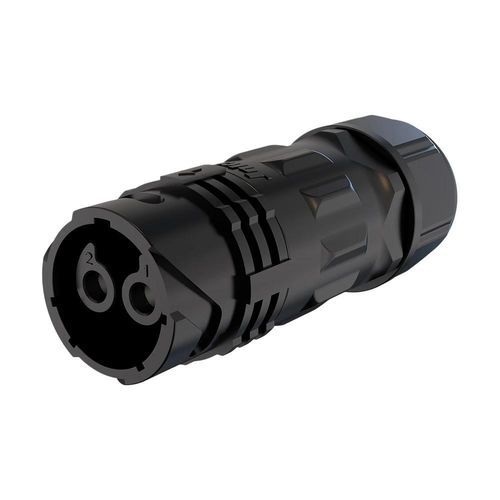

M28 2ピンの防水丸型コネクタ。バヨネット（回転）ロック機構を備え、正しく嵌合・組立てた場合にIP67の保護等級、定格電流80 A。主にエネルギー貯蔵および産業用電源接続向けに設計されています。ご注文前にケーブルサイズ、使用条件、適合する対向コネクタを確認してください。

製品の概要

• 80 Aの大電流対応 – Φ4.8 mmの銅合金コンタクトが80 Aの定格をサポートします。用途に応じて定格電圧、導体サイズ、デレーティングを確認してください。耐電圧（試験）は連続使用電圧ではありません。
• バヨネットロック機構 – 90°回転での素早い嵌合/離脱と可聴のロック感により、振動耐性を高め、誤脱落を防ぎます。
• IP67 防水・防じん – 正しく組み付けた場合に水・塵に対して完全に密閉され、過酷な屋外・産業環境に適します。
• 広いケーブル対応径 – Φ10.0 mm–Φ19.0 mmのケーブル径に対応し、柔軟な配線が可能です。
• 国際認証 – ISO9001、CE、UL、RoHS。

製品詳細（表）
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin
Pin diameter X number | 4.8mm | 4.8mm | 3.6mm | 3.0mm
Current rating | 80A | 80A | 60A | 40A
Voltage rating | 300V | 300V | 300V | 125V+60V
Withstanding voltage | 600V | 600V | 600V | 300V
Cable Gauge | | | |
Diameter Range | Φ10.0mm–Φ19.0mm | Φ10.0mm–Φ19.0mm | Φ10.0mm–Φ19.0mm | Φ10.0mm–Φ19.0mm
Protection Level | IP67 | IP67 | IP67 | IP67
Connecting mode | Bayonet Lock | Bayonet Lock | Bayonet Lock | Bayonet Lock
Prevent the combustion level | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Operating temperature | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

技術仕様

• シリーズ / 型番: M28
• ピン数（本製品）: 2 Pin
• コンタクト径（2ピン）: Φ4.8 mm 銅合金コンタクト
• 定格電流: 80 A
• 定格電圧: 300 V
• 耐電圧（試験）: 600 V
• ケーブル径範囲: Φ10.0 mm – Φ19.0 mm
• 保護等級: IP67（正しく嵌合・組立てた場合）
• 接続方式: バヨネットロック（90°回転、可聴ロック）
• 難燃性評価: UL94-V0
• 使用温度範囲: -40°C ～ 105°C
• 認証: ISO9001、CE、UL、RoHS
