ハイブリッドコネクター

ねじロック式M162+4 ピン

概要

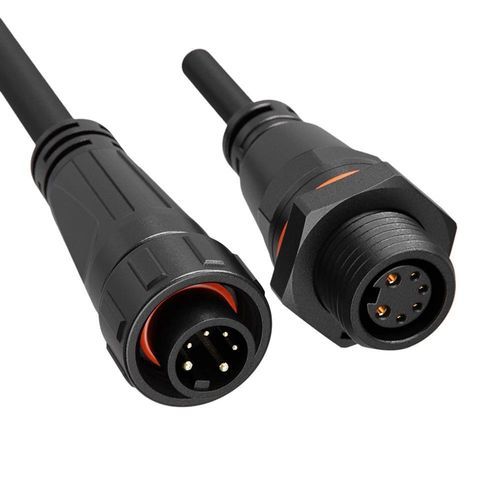

• 10A+5Aのハイブリッド防水コネクタ（ねじロック式）。電源と信号を1つのM16ハウジングに統合し、現場取付けまたはケーブル一体成形に対応します。
• 電源＆信号ハイブリッド – 電源用2ピン（10A/125V、Φ1.5mm）、信号用4ピン（5A/60V、Φ1.0mm）を1つのコネクタにまとめ、配線を簡素化しスペースを節約します。
• ねじロック機構 – ねじ式カップリングにより振動に強い確実な接続を実現します。
• IP68防水 – 水や粉じんに対して完全密閉され、過酷な産業環境で信頼性があります。
• コンパクト設計 – 複雑なシステム向けの混在コンタクト構成を備えた省スペースなM16形状。
• 組立オプション – 現場取付け型またはケーブル一体成形型を用意。
• 国際認証 – UL、TUV、CE、RoHSに準拠。

主要技術データ（2+4ピン構成）
ピン数: 2+4 ピン
ピン径 X 数: 1.5+1.0 mm
定格電流: 10A + 5A
定格電圧: 125V + 60V
耐電圧: 500V
対応ケーブル断面: 0.75+0.5 mm² (18+20 AWG)
許容直径範囲: MAX φ3.6 mm
保護等級: IP68
接続方式: ねじロック
難燃性レベル: UL94-V0
使用温度: -40℃ – 105℃
認証: ISO9001, CE, UL, ROHS

用途と利点

• 単一のコンパクトなM16コネクタで電源と信号を統合し、配線の複雑さを低減しパネル/機械のスペースを節約します。
• ねじロック式は産業環境での振動に強い確実な保持力を提供します。
• IP68シーリングとUL94-V0難燃ハウジングにより、湿潤・粉じん環境や過酷な用途に適しています。
• 現場組立て型またはプレモールド型のケーブルオプションにより、製造や現地取付けの柔軟性を提供します。
• 広い使用温度範囲と高い嵌合サイクル耐久性により、多様な気候や厳しい条件での長期信頼性をサポートします。

仕様 / 技術仕様

• シリーズ: M16
• 構成: ハイブリッド（電源 + 信号）
• 電源接点: 2 × Φ1.5 mm, 10A (125V)
• 信号接点: 4 × Φ1.0 mm, 5A (60V)
• 保護: IP68（防水・防塵）
• ロック方式: ねじロック（ねじ式カップリング）
• ケーブル適合: 0.75+0.5 mm² (18+20 AWG) ハイブリッドケーブル用
• 耐電圧: 500V
• 難燃等級: UL94-V0
• 使用温度範囲: -40℃ ～ 105℃
• 認証: ISO9001, CE, UL, RoHS
