データ用コネクター

電源電線対電線丸形

製品概要

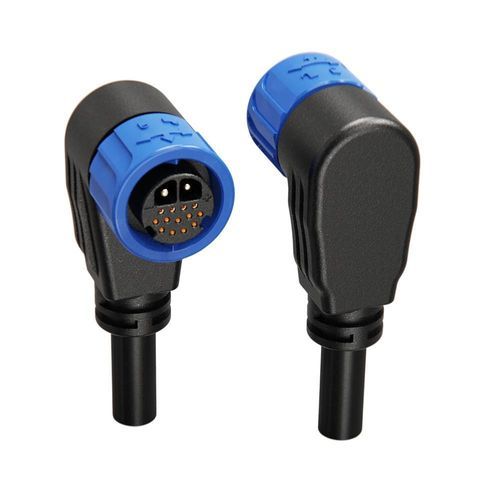

15ピン高密度信号コネクタ。電源コンタクト20Aと信号コンタクト5Aを備え、プッシュロック式でIP67相当の防水性を持ち、センサーネットワークやデータ伝送向けに設計されています。

概要

• 高密度15ピン設計 – 2個の電源コンタクト（20A、φ2.4mm）と13個の信号コンタクト（5A、φ1.0mm）をコンパクトなM23ハウジングに収め、狭小スペースでの接続性を最大化します。
• プッシュロック機構 – 工具不要の迅速な着脱が可能で、自己保持型のロックにより振動の多い環境でも安定した信号伝送を実現します。
• IP67防水・防塵 – 完全密閉構造により、湿気や粉塵から敏感なコンタクトを保護します。
• 柔軟なケーブル対応 – 0.3mm²–6mm²（24–9 AWG）、最大径φ16mmまで対応し、各種センサー・データケーブルに適合します。
• 信号の整合性を確保 – 金/銀めっきを施した銅合金コンタクトとUL94-V0の難燃ハウジングにより、信頼性の高い干渉耐性のある信号伝送を実現します。
• 国際認証 – UL、TUV、CE、RoHS取得。

仕様表
製品詳細 | 仕様1 | 仕様2 | 仕様3
ピン数 | 6（2+4） ピン | 8（2+1+5） ピン | 15（2+13） ピン
ピン径×数 | φ3.6+φ1.0 | φ3.6+φ2.0+φ1.0 | φ2.4+φ1.0
定格電流 | 50A+5A | 50A+15A+5A | 20A+5A
定格電圧 | 300V+60V | 300V+125V+60V | 125V+60V
耐電圧 | 5000V | 3000V | 3000V
対応ケーブル断面 | 0.3mm²–6mm²(24–9AWG) | 0.3mm²–6mm²(24–9AWG) | 0.3mm²–6mm²(24–9AWG)
径範囲 | 最大 φ16mm | 最大 φ16mm | 最大 φ16mm
保護等級 | IP67 | IP67 | IP67
接続方式 | プッシュロック | プッシュロック | プッシュロック
筐体難燃性 | UL94-V0 | UL94-V0 | UL94-V0
動作温度 | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
認証 | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

特徴 / 技術仕様

• 製品型番：M23 15-Pin Signal Waterproof Connector
• ピン数：15 (2 電源 + 13 信号)
• コンタクトサイズ：電源 φ2.4mm (20A)、信号 φ1.0mm (5A)
• 定格電流（15ピン仕様）：20A（電源）+ 5A（信号）
• 定格電圧：125V + 60V（15ピン仕様）
• 耐電圧：3000V
• コンタクト材料：銅合金（金/銀めっき）— 信号の整合性を確保
• 保護等級：IP67（防水・防塵）
• 接続方式：プッシュロック（自己ロック、迅速、工具不要）
• 対応ケーブル断面：0.3mm² – 6mm²（24–9 AWG）、最大径 φ16mm
• 筐体難燃性：UL94-V0
• 動作温度範囲：-40°C ～ +105°C
• 機械的耐久性：嵌合回数 >500 サイクル（仕様）
• 認証：ISO9001, CE, UL, RoHS（バリアントによりTÜV/3C対応）
• 主な用途：センサーネットワーク、湿潤・粉塵環境での電源・データ伝送、産業用オートメーション、屋外照明、組込みシステム。
