組み合わせ式コネクター

データ用電源電線対電線

製品概要

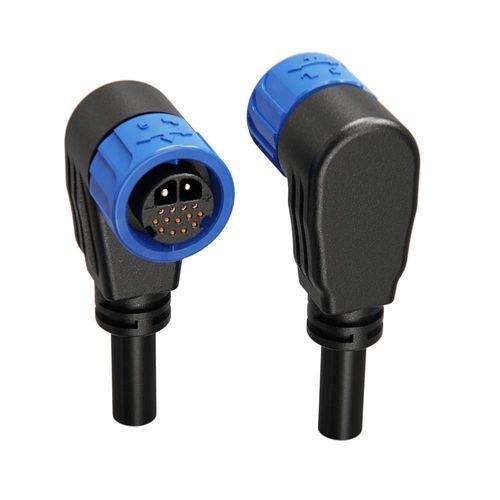

15ピンの高密度M23コネクタ。2極の20A電源接点と13極の5A信号接点を備えた、防水IP67評価のプッシュロック筐体で、センサーネットワークや産業用データ伝送に適しています。

主な特長

• 高密度15ピン設計 – コンパクトなM23筐体に20A（φ2.4mm）×2と5A（φ1.0mm）×13を配置し、スペース制約下での接続性を最大化します。
• プッシュロック機構 – 工具不要の素早い着脱、自己ロック構造により振動環境でも安定した信号伝送を実現します。
• IP67防水・防塵 – 完全密閉で湿気や粉塵から接点を保護。洗浄負荷の高い用途向けにIP68やオプションのIP69Kも提供します。
• 柔軟なケーブル対応 – 0.3mm²～6mm²（24～9 AWG）のケーブル断面に対応、外径最大φ16mmまで許容します。
• 信号品質の確保 – 銅合金接点に金／銀めっき、UL94 V‑0難燃性筐体により安定した干渉耐性伝送を実現します。
• 国際認証 – UL、TUV、CE、RoHSに準拠。品質管理はISO9001に基づきます。

製品仕様（表形式）
製品項目 | 仕様1 | 仕様2 | 仕様3
ピン数 | 6（2+4） Pin | 8（2+1+5） Pin | 15（2+13） Pin
ピン径×数 | φ3.6+φ1.0 | φ3.6+φ2.0+φ1.0 | φ2.4+φ1.0
定格電流 | 50A+5A | 50A+15A+5A | 20A+5A
定格電圧 | 300V+60V | 300V+125V+60V | 125V+60V
耐電圧 | 5000V | 3000V | 3000V
ケーブル許容範囲 | 0.3mm²–6mm² (24–9 AWG) | 0.3mm²–6mm² (24–9 AWG) | 0.3mm²–6mm² (24–9 AWG)
径範囲 | MAX φ16mm | MAX φ16mm | MAX φ16mm
保護等級 | IP67 | IP67 | IP67
接続方式 | プッシュロック | プッシュロック | プッシュロック
難燃等級 | UL94‑V0 | UL94‑V0 | UL94‑V0
動作温度 | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
認証 | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

用途と利点

• センサーネットワーク、産業用データ伝送、及びスペースが限られる場所での電源／信号混在接続に適しています。
• 過酷な環境を想定した設計：防水・防塵シール、広い動作温度範囲、優れた嵌合耐久性（500回以上）。
• IP68/IP69K等の高い耐浸入保護や高電力用途向けのカスタム系列オプションを提供可能です。

技術仕様

• 型式：M23 15‑Pin
• 接点構成：2電源接点 + 13信号接点
• 電源接点定格：20A (φ2.4mm)
• 信号接点定格：5A (φ1.0mm)
• 対応ケーブル断面：0.3mm²–6mm² (24–9 AWG)
• 最大ケーブル外径：φ16mm
• 保護等級：IP67（モデルによりIP68/IP69Kオプションあり）
• 定格電圧：125V+60V（15ピン品）
• 耐電圧：3000V（15ピン品での典型値）
• ハウジング難燃性：UL94 V‑0
• 接点材質・めっき：銅合金 + 金/銀めっき
• 接続方式：プッシュロック（工具不要、自己ロック）
• 動作温度：-40°C ～ +105°C
• 認証：ISO9001, CE, UL, RoHS
• 嵌合寿命：500回以上
