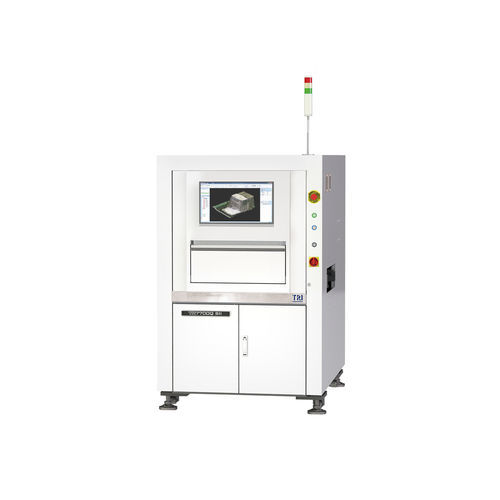

光学式検査機器 TR7700Q SII

ビデオ ビジョンカメラ型3D

導入
TR7700Q SIIは、TRIのSmart Programming（自己学習機能）、柔軟な検査アルゴリズム、およびスマートファクトリー向けの精密測定とデータ交換を可能にする計測機能を搭載しています。TR7700Q SIIはStop-and-Goイメージング技術を採用し、より高い精度と改善されたGauge R&Rを実現します。

特長

• 業界をリードする検査速度、最大57 cm²/sec
• ゼロエスケープ検査を含む複数の3D技術
• 改善されたGauge R&Rによる高精度検査

光学系
イメージング方式：Stop-and-Go
トップカメラ：12 MP / 21 MP 高速カメラ
アングルカメラ：N/A
イメージング解像度（工場設定）：9.8 µm、10 µm、12 µm、15 µm
照明：マルチフェーズTrue Color LED
3D技術：クアッドデジタルフリンジプロジェクタ
最大3Dレンジ：
@ 9.8 μm：40 mm
@ 10 μm：40 mm
@ 12 μm：40 mm
@ 15 μm：40 mm

検査性能
イメージング速度：
@ 9.8 μm：40 cm²/sec
@ 10 μm：25 cm²/sec
@ 12 μm：37 cm²/sec
@ 15 μm：57 cm²/sec

モーションテーブル＆制御
X軸制御：ボールねじ＋ACサーボ（モーションコントローラ付）
Y軸制御：ボールねじ＋ACサーボ（モーションコントローラ付）
Z軸制御：ボールねじ＋ACサーボ（モーションコントローラ付）
X-Y軸分解能：1 μm

基板ハンドリング
最大PCBサイズ：
TR7700Q SII：510 x 460 mm
TR7700LQ SII：765 x 610 mm
TR7700Q SII DL：510 x 310 mm x 2レーン、510 x 590 mm x 1レーン
PCB厚さ：0.6–5 mm
最大PCB重量：
TR7700Q SII：3 kg（オプション 5 kg）
TR7700LQ SII：3 kg（オプション 5 kg / 12 kg）
TR7700Q SII DL：3 kg（オプション 5 kg）
上部クリアランス：
@ 9.8 μm：50 mm
@ 10 μm：50 mm
@ 12 μm：50 mm
@ 15 μm：50 mm
下部クリアランス：40 mm
エッジクリアランス：3 mm（オプション 4 mm / 5 mm）
コンベヤライン高さ：880–920 mm（オプション 940–965 mm SMEMA互換）

検査機能

• 部品：欠品、Tombstoning、Billboarding、極性、回転、ずれ、誤マーキング（OCV）、不良、逆向き、余分な部品、異物、浮き部品
• はんだ：はんだフィレット高さ、はんだ体積％、過剰はんだ、はんだ不足、ブリッジ、スルーホールピン、浮きリード、ゴールデンフィンガーのキズ/汚染

寸法
WxDxH：
TR7700Q SII：1100 x 1720 x 1710 mm
TR7700LQ SII：1365 x 1720 x 1710 mm
TR7700Q SII DL：1100 x 1820 x 1710 mm
注：信号塔の高さ（515 mm）は含まず
重量：
TR7700Q SII：910 kg
TR7700LQ SII：1025 kg
TR7700Q SII DL：960 kg

技術仕様

• モデル：TR7700Q SII
• ブランド：Test Research, Inc. (TRI)
• イメージング方式：Stop-and-Go
• トップカメラ：12 MP / 21 MP 高速カメラ
• イメージング解像度（工場設定）：9.8 µm、10 µm、12 µm、15 µm
• 3D技術：クアッドデジタルフリンジプロジェクタ
• 最大3Dレンジ：40 mm（9.8 / 10 / 12 / 15 µm）
• イメージング速度：最大57 cm²/sec（15 µm時）；解像度により40 / 25 / 37 cm²/sec
• 照明：マルチフェーズTrue Color LED
• X-Y軸分解能：1 μm
• PCBサイズ（最大）：510 x 460 mm（TR7700Q SII）；TR7700LQ SIIは最大765 x 610 mm；DLバリアントは指定通り
• PCB厚さ：0.6–5 mm
• 最大PCB重量：通常3 kg（モデルによりオプションで5 kgまたは12 kgまで）
• 上部クリアランス：50 mm（標準）
• 下部クリアランス：40 mm
• コンベヤライン高さ：880–920 mm（オプション 940–965 mm SMEMA互換）
