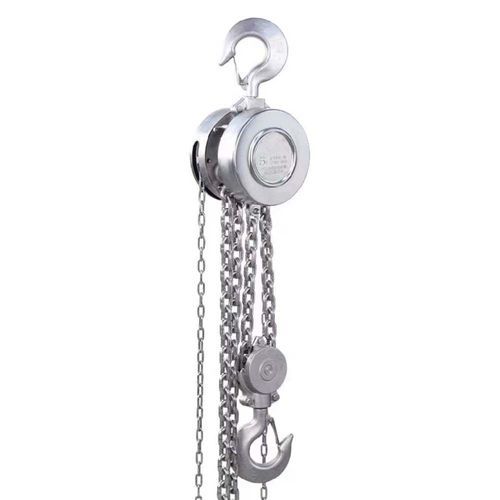

手動式チェーンホイスト TOP series

耐腐食性ステンレス製食品用

製品説明
このステンレス製チェーンホイストは、衛生面と長期的な耐食性が重要な、クリーンで腐食性のある環境での荷役作業向けに設計されています。高品質な304または316ステンレス鋼製で、食品加工、海洋、化学、製薬分野に適しています。手動での操作が滑らかで、荷重制御が正確、過酷な条件下でも信頼性のある性能を発揮します。

用途

• 食品加工 – 汚染リスクなく原料や設備の取扱いに適しています。
• 海事・造船 – 塩分や湿気のある環境、洋上での安定した作動。
• 医薬品製造 – クリーンルームでの揚重作業に必要な衛生要件に適合。
• 化学プラント – 化学物質への暴露に耐え、安全な荷扱いを実現。
• 屋外・過酷環境 – 湿気や極端な気象条件にさらされる場所での長期使用に対応。

パラメーター
Model
TOP-0.5M | TOP-1M | TOP-1.5M | TOP-2M | TOP-3M | TOP-5M
Capacity (t)
0.5 | 1 | 1.5 | 2 | 3 | 5
Standard lift height (m)
3 | 3 | 3 | 3 | 3 | 3
Test load (kN)
6.25 | 12.5 | 18.8 | 25 | 37.5 | 62.5
Load chain size (mm)
6x18 | 7x21 | 9x27 | 7x21 | 9x27 | 10x30
Hand chain size (mm)
5x23.3 (all models)
Net weight (kg)
11 | 13 | 16.5 | 19.5 | 31.5 | 60
Dimensions (mm) - A | B | C | D | H min
TOP-0.5M: 142 | 131.5 | 26 | 40 | 360
TOP-1M: 172 | 151 | 26 | 40 | 376
TOP-1.5M: 196 | 173 | 29.5 | 45 | 442
TOP-2M: 192 | 151 | 34 | 50 | 425
TOP-3M: 230 | 173 | 39 | 55 | 565
TOP-5M: 365 | 189 | 41 | 65 | 710

規格
ステンレス製の揚重機器および耐食性コンポーネントに関する適用される業界規格に準拠して指定されています。

技術仕様

• モデル: TOP-0.5M, TOP-1M, TOP-1.5M, TOP-2M, TOP-3M, TOP-5M。
• 材質: 耐食性と衛生性のための304または316ステンレス鋼。
• 能力: 0.5 t, 1 t, 1.5 t, 2 t, 3 t, 5 t。
• 標準揚程: 3 m（一覧の全モデルで標準）。
• 試験荷重 (kN): 6.25 (0.5 t), 12.5 (1 t), 18.8 (1.5 t), 25 (2 t), 37.5 (3 t), 62.5 (5 t)。
• 荷重チェーン寸法 (mm): 6x18 (0.5 t), 7x21 (1 t & 2 t), 9x27 (1.5 t & 3 t), 10x30 (5 t)。
• 手動チェーン寸法 (mm): 5x23.3（全モデル）。
• 正味重量 (kg): 11 (0.5 t), 13 (1 t), 16.5 (1.5 t), 19.5 (2 t), 31.5 (3 t), 60 (5 t)。
• 寸法 (mm) - A/B/C/D/H min: TOP-0.5M 142/131.5/26/40/360; TOP-1M 172/151/26/40/376; TOP-1.5M 196/173/29.5/45/442; TOP-2M 192/151/34/50/425; TOP-3M 230/173/39/55/565; TOP-5M 365/189/41/65/710。
• 推奨用途: 食品加工、海事、製薬、化学、屋外/過酷環境。
